Vorbemerkung zur Ausgabe von Ergebnisgrafiken |
|
Im Darstellungsbereich der Ergebnisvisualisierung angezeigte
Grafiken können in die Druckliste ausgewählte
Grafiken gespeichert werden. |
Derart abgespeicherte Druckansichten werden vom Visualisierungsmodul auch über
die aktuelle Sitzung
hinaus gespeichert. |
Wird zwischenzeitlich (etwa infolge Änderungen in der Belastungsstruktur)
ein Neustart des Rechenlaufs erforderlich, werden die in den gespeicherten Druckansichten
dargestellten Ergebnisse automatisch aktualisiert. |
Der Anwender kann also sicher sein, dass die dargestellten Ergebnisse bei
der Ausgabe der Druckliste
ausgewählte Grafiken stets dem aktuellen
Ergebnisstand entsprechen. |
|
|
|
|
Darstellungen der Deformationen liefern ein umfassendes
Bild über das Verformungsverhaltens eines Systems
in einem Lastfall oder einer Lastkombination. |
Die überhöhten Deformationsgrafiken
können mit weiteren Informationen wie z.B. das hineingeblendete
unverformte System vervollständigt werden. |
Wenn die Grafiken des Gesamtsystems zu unübersichtlich
werden sollten, kann auf die in der grafischen Eingabe festgelegten
Ebenen und Gruppen zurückgegriffen werden und die Darstellung
auf Teilsysteme reduziert werden. |
Die Deformationsfigur ist mit einem Überhöhungsfaktor
behaftet, der im Moving-Window neben den auftretenden Höchstwerten
der dargestellten Werte protokolliert wird. |

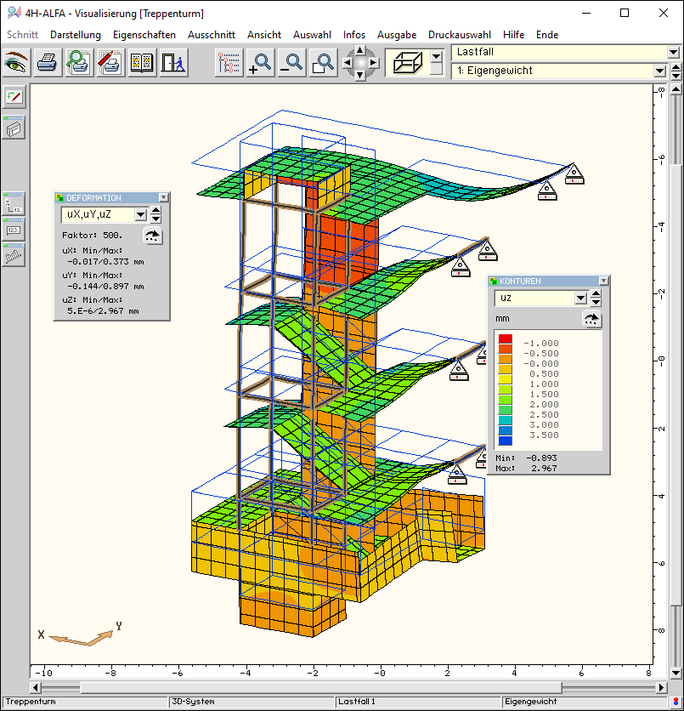

In der folgenden Grafik ist die Deformationsfigur
mit der Konturflächendarstellung der Durchbiegung senkrecht zur jeweiligen Positionsebene unterlegt. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|
In den Konturflächengrafiken lassen sich
durch Einfärbung der Konturen mit den Größenabstufungen
der dargestellten Zustandsgröße deren Intensitäten
hervorragend aufzeigen. |

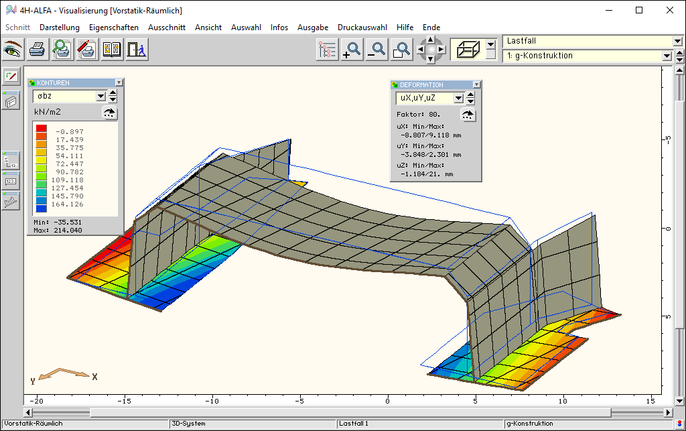

Im folgenden Bild ist die Konturflächendarstellung
der Bodenpressungen der flächengebetteten Teilsysteme mit der Deformationsfigur im Lastfall Eingengewicht überlagert. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|
Vektordarstellung geben auf Grund ihrer Richtungsorientierung
einen Überblick über Verlauf und Intensität der
dargestellten Werte - z.B. Hauptmomente, -normalkräfte, -querkräfte, Bewehrungen in Verlegerichtung. |

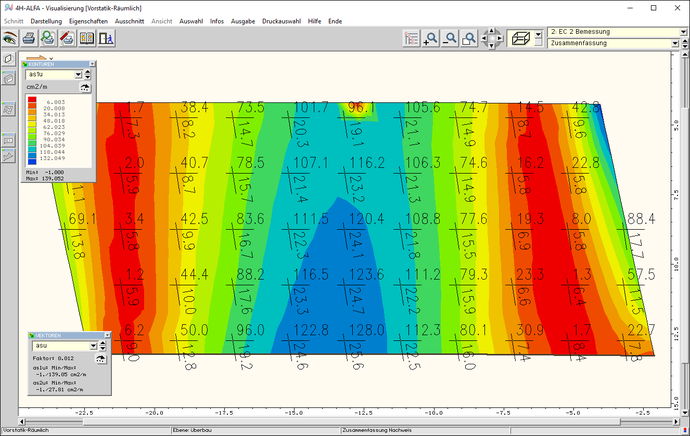

Im folgenden Bild sind in einer Ebenendarstellung
die Querschnitte der unteren schiefen Bewehrungslagen mit der
Konturflächendarstellung der unteren x-parallelen Bewehrungsrichtung
für die Bemessung nach EC 2 überlagert dargestellt. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|
Zahlenwertegrafiken geben in kleinen Fähnchen
numerische Informationen zu den dargestellten Werten. |

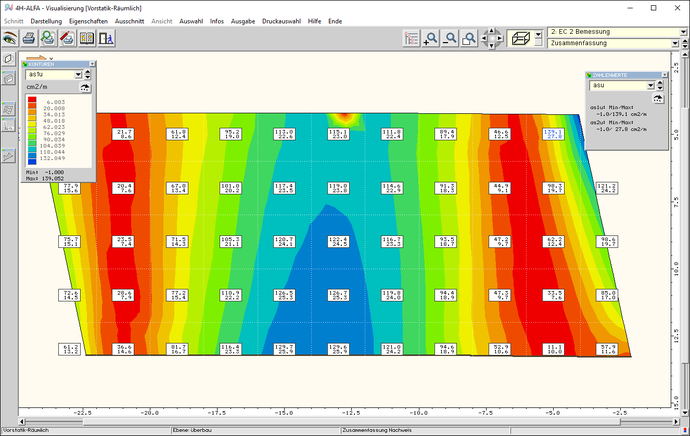

Das Bild zeigt in den Zahlenfähnchen die
in einem vorgewählten Raster maximal auftretenden Querschnitte
der unteren Bewehrungslagen im Bereich des Überbaus. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|
Grenzlinien bilden die im Bauwesen übliche
Darstellung skalarer Größen. Rot repräsentiert
negative und blau
positive Werte. |
Durch Zoomen in die Darstellung und Einblendung
von Zahlenwerten geben die Grenzlinien einen guten
Überblick
über die Beanspruchungen. |

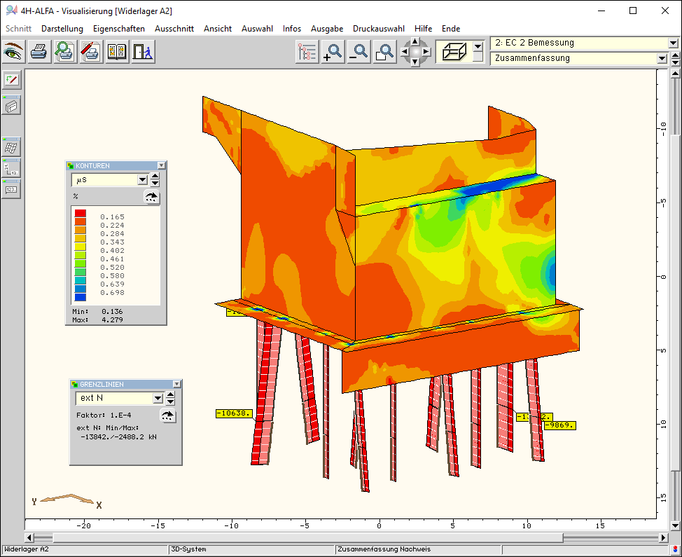

Die Darstellung zeigt den Verlauf der extremalen
Normalkräfte für die Pfahlgründung eines Widerlagers. |
Die der Grafik überlagerte Konturflächendarstellung zeigt den maximalen
Bewehrungsgrad der Flächenträger. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|
Liniengrafiken ergänzen die Gesamtsystemdarstellungen
und geben einen Überblick über alle Zustandsgrößen
und Bemessungsergebnisse auf Linien oder Einzelstäben/Stabgruppen. |
Hierfür stehen auch wieder die in der grafischen
Eingabe erstellten Gruppenbildungen zur Verfügung. |

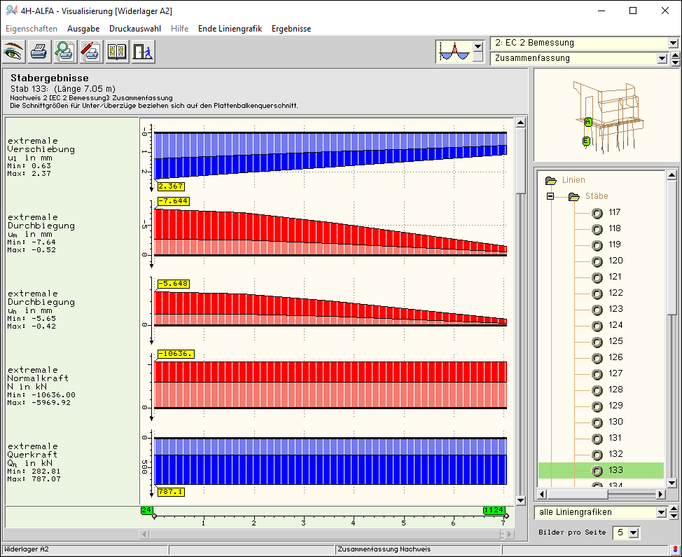

Im Darstellungsfenster der Abbildung sind Zustandsgrößen
eines Pfahls einer Widerlagergründung aufgetragen. |
Im rechten Bereich wird die Lokalisation und der
Richtungssinn im Gesamtsystem gezeigt. |
Durch Anklicken im Objektbaum wird auf andere
Objekte umgeschaltet. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
|

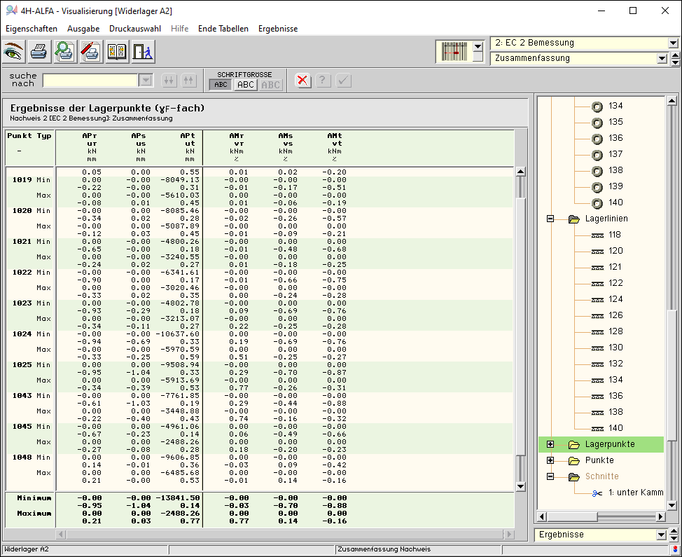

In Tabellen zusammengestellte Zahlenwerte sind
eine hervorragende Ergänzung der grafischen Darstellungen. |
Hier können führende Zahlenwerte mit
ihren zugehörigen Werten übersichtlich abgelesen werden. |
Die Objektauswahl erfolgt ananlog zu den Liniengrafiken über den Baum im rechten Bereich des Fensters. |
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
