die Verwaltung der im Rahmen einer linearen und nichtlinearen Stabwerksberechnung mit den zugehörigen Nachweisen der verschiedenen Materialien naturgemäß anfallende Menge an Ein- und Ausgabewerten erfordert
ein allgemeines und darüber hinaus individuell konfigurierbares Werkzeug.
die vom Programm in den relevanten Stabteilungspunkten ermittelten Ergebnisse werden abgespeichert und
sind für eine nachträgliche Umgestaltung der Ausgabe vorrätig, so dass bei Veränderung des Ausgabeumfangs
oder Erstellen neuer Ausgaben in grafischer und tabellarischer Form kein neuerlicher Berechnungsgang
erforderlich wird.

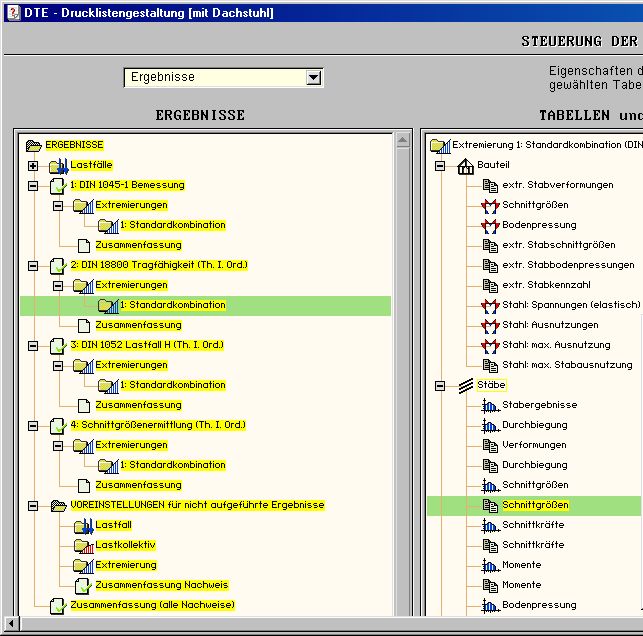

die 4H-NISI-Drucklistengestaltung bietet Lastfälle, Lastkombinationen, Nachweise usw. im linken Teilfenster in übersichtlicher Form zur Auswahl an.
Im mittleren Fenster erfolgt die Auswahl der vorbereiteten Tabellen und Liniengrafiken.
In einem hier nicht dargestellten rechten Fenster kann zusätzlich eine Feinstellung zu Stäben und
Stabzügen vorgenommen werden.
der Ausgabeumfang von Tabellen kann darüber hinaus auf relevante Größen reduziert werden
