Seite erweitert Februar 2025 Kontakt Programmübersicht Bestelltext Infos auf dieser Seite ... als pdf  Die folgenden Stirnplattenstöße stellen eine Auswahl möglicher Ausführungen dar und zeigen, dass alle Formen von Standardprofilen unterstützt werden das Profil frei auf der Stirnplatte platziert werden kann ... auch gedreht werden kann Schrauben verschiedener Durchmesser und Güten beliebig angeordnet werden können Es können hier nicht alle Variationsmöglichkeiten gezeigt werden!

Neu in 4H-EC3FS-Version 2025 Nachweise im Brandfall Berechnung der Stahltemperatur der Verbindung im Brandfall Öffnung in Stirnplatte innerhalb eines Hohlprofils kann die Stirnplatte durchbrochen sein Stirnplatte beliebig berandet die Stirnplatte kann beliebig polygonal berandet sein beliebiges dünnwandiges Profil durch Aufruf von 4H-QUER, dünnwandige Querschnitte im Programm 4H-QUER, Flächenwerte dünn- und dickwandiger Querschnitte, erzeugte dünnwandige Q. werden an 4H-EC3FS übergeben und auf der Stirnplatte platziert plastische Schnittkraftermittlung beim Nachweisverfahren Plastisch-Plastisch (P-P) werden die Schnittgrößen (Beanspruchungen) der Stirnplatte unter Berücksichtigung der zulässigen plastischen Spannungen bestimmt

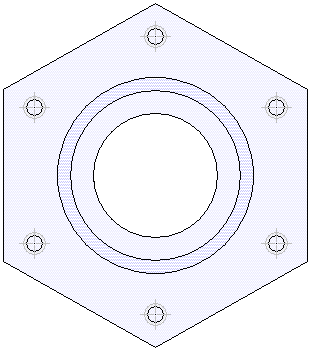

polygonale Stirnplatte mit Kreisprofil und Aussparung die Stirnplatte kann beliebig polygonal beschrieben werden die Schrauben sind kreisförmig angeordnet das Kreisrohrprofil liegt im Stirnplatten-schwerpunkt die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Innenrand ausgeschnitten

polygonale Stirnplatte mit gespreizten Doppelblechen die Stirnplatte kann beliebig polygonal beschrieben werden zwei Doppelbleche sind um den Stirnplatten-schwerpunkt gespreizt angeordnet

aufeinanderliegende U- und T-Profile auf Rechteckstirnplatte die Schrauben sind beliebig angeordnet ein U-Profil liegt auf dem Flansch eines T-Profils

Stirnplattenflansch mit ausgesteiftem Kreisprofil und Aussparung die Stirnplatte ist kreisförmig die Schrauben sind kreisförmig angeordnet das Kreisrohrprofil liegt im Stirnplatten-schwerpunkt und ist mit Steifen versehen die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Innenrand ausgeschnitten

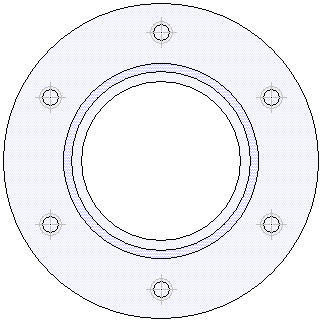

kreisförmige Stirnplatte mit Kreisprofil und Aussparung die Stirnplatte ist kreisförmig beschrieben die Schrauben sind kreisförmig angeordnet das Kreisrohrprofil liegt im Stirnplatten-schwerpunkt die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten

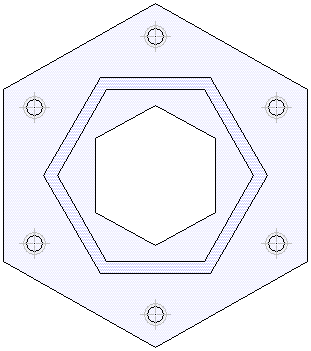

beliebige Form und Querschnitt die Stirnplatte kann beliebig polygonal beschrieben werden im vorliegenden Beispiel sind die Schrauben kreisförmig angeordnet aus dem Zusatzprogramm 4H-QUER kann ein beliebig geformtes Profil importiert werden die Aussparung innerhalb des Profils wird gleichfalls durch ein beliebiges Polygon beschrieben.

Quadratrohr mittig auf quadratischer Stirnplatte mit Aussparung die Stirnplatte ist quadratisch beschrieben die Schrauben sind regelmäßig angeordnet das Quadratrohr liegt im Stirnplatten-schwerpunkt die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten

Quadratrohr exzentrisch auf quadratischer Stirnplatte mit Aussparung die Stirnplatte ist quadratisch beschrieben die Schrauben sind regelmäßig angeordnet das Quadratrohr ist exzentrisch zum Stirnplattenschwerpunkt angeordnet die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten

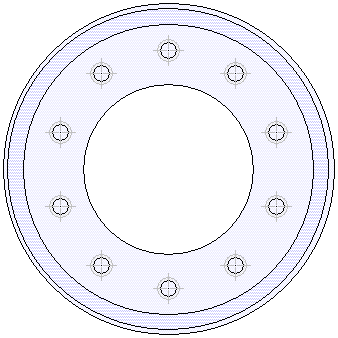

Rundrohr auf kreisförmiger Stirnplatte mit innenliegenden Schrauben und Aussparung die Stirnplatte ist kreisförmig beschrieben die Schrauben sind kreisförmig innerhalb des Profils angeordnet das Kreisrohr liegt am äußeren Rand Stirnplatte die Stirnplatte ist innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten

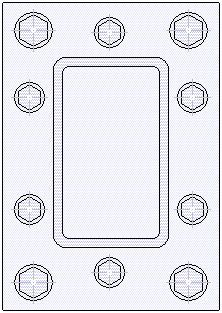

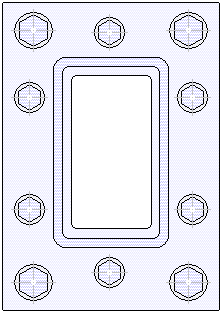

Rechteckrohr auf rechteckiger Stirnplatte, gemischte Schraubenanordnung, mit / ohne Aussparung die Stirnplatte ist rechteckig beschrieben die regelmäßig angeordneten Schrauben können unterschiedliche Parameter besitzen das Rechteckrohr liegt im Stirnplattenschwerpunkt die Stirnplatte kann innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten sein

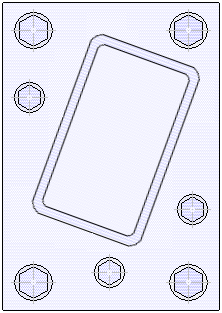

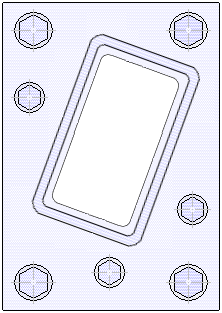

gedrehtes Rechteckrohr, rechteckige St., gemischte Schraubenanordnung, mit / ohne Aussparung die Stirnplatte ist rechteckig beschrieben die regelmäßig angeordneten Schrauben können unterschiedliche Parameter besitzen das Rechteckrohr liegt im Stirnplattenschwerpunkt und ist gedreht die Stirnplatte kann innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten sein

Kreisrohr, quadratische Stirnplatte, gemischte Schraubenanordnung, mit / ohne Aussparung die Stirnplatte ist quadratisch beschrieben die regelmäßig und kreisförmig angeordneten Schrauben können unterschiedliche Parameter besitzen das Kreisrohr liegt im Stirnplattenschwerpunkt die Stirnplatte kann innerhalb des Profils mit einem Abstand zum Profilinnenrand ausgeschnitten sein

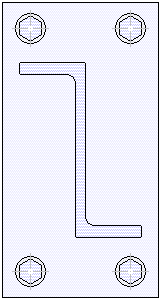

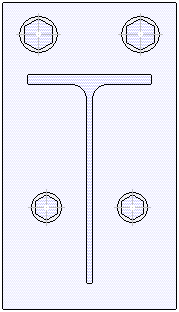

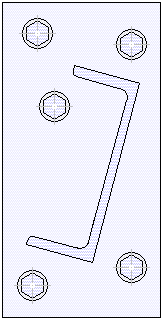

Profile aus der Profilbibliothek die Stirnplatte kann quadratisch, rund und polygonal beschrieben werden die Schrauben können regelmäßig, kreisförmig und frei mit unterschiedlichen Parameter angeordnet werden die Profile können im Stirnplattenschwerpunkt oder exzentrisch liegen und verdreht werden
