Berechnung und Nachweis von eingeschossigen Stahlstützen unter räumlicher Belastung n. Eurocode 3 Krag-, Pendel- und allgemeine Systeme Tragfähigkeitsnachweise nach Theorie I. und II. Ordnung automatische Berücksichtigung von Imperfektionen bei Berechnung nach Th. II. Ordnung Nachweise der Querschnittsklassifizierung, Querschnittstragfähigkeit, gg. Biegeknicken und Biegedrillknicken Bemessung von Fußpunkt und Einzelfundament, wenn das Programm 4H-FUND (in der Version 2022 oder neuer) installiert ist und ebenfalls eines der Stahlstützenfußprogramme 4H-EC3FP (Fußplatte) oder 4H-EC3KF (eingespannter Stützenfuß),

alle Einzelstützenprogramme 4H-STUBS, Stahlbetoneinzelstütze 4H-HOST, Holzeinzelstütze 4H-STAST, Stahleinzelstütze

Eurocodes und Nationale Anhänge Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs) erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. Weiterführende Informationen zum Werkzeug.

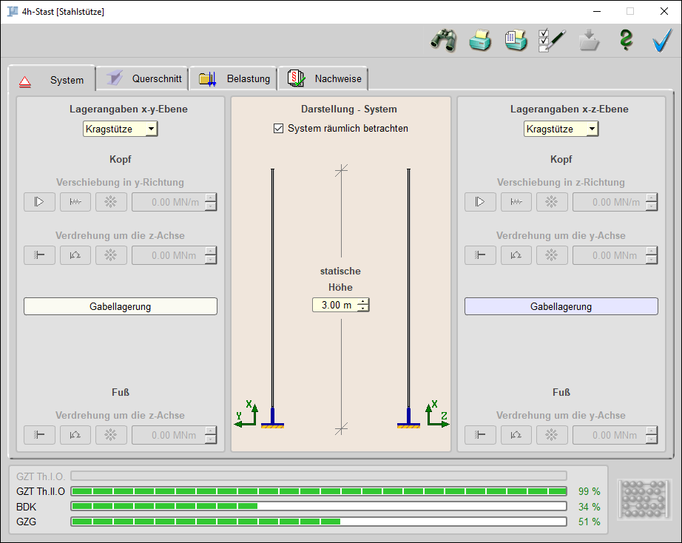

Eingabeoberfläche

Bild vergrößern

Das Programm 4H-STAST, Stahleinzelstütze, weist eine Geschossstütze gemäß EC 3 nach. Folgende Leistungsmerkmale werden bereitgestellt. Allgemeines Berechnung und Bemessung von eingeschossigen Stahlstützen unter räumlicher Belastung n. Eurocode 3 Krag-, Pendel- und allgemeine Systeme Berechnung nach Theorie I. und/oder II. Ordnung automatische Berücksichtigung von Imperfektionen bei Berechnung nach Th. II. Ordnung System ein Geschoss mit beliebiger fester oder nachgiebiger Lagerung an Kopf und Fuß der Stütze (Torsion wird nicht betrachtet) wahlweise räumliche oder ebene Betrachtung Querschnitt und Material als Stützenquerschnitt können I-Profile, runde oder eckige Hohlprofile gewählt werden normierte Querschnitte können der Profildatei des DTE®-Profilmanagers entnommen werden andernfalls können parametrisierte Querschnitte vom Anwender definiert werden normierte Stahlsorten nach EN 10025-2, EN 10025-3 und EN 10025-4 können gewählt werden freies Material: die Stahlparameter können vom Anwender vorgeben und somit an andere Produktnormen angepasst werden Belastung Eigenlast kann automatisch ermittelt oder als Linienlast vorgegeben werden Einzellasten mit Normal- und Horizontalkraftkomponente (in y- und z-Richtung) und Biegemoment (um y-und z-Achse) Linienlasten können konstant, trapezförmig oder linear veränderlich sein alle Lastbilder können in beliebiger Höhe der Stütze angreifen Kombination der Einwirkungen automatische Bildung von Lastkombinationen nach Eurocode 0 alternierende und sich gegenseitig ausschließende Lastfälle Berücksichtigung von Erdbeben und Sonderlasten Nachweise Tragfähigkeit nach Th. I. Ord. für eine lineare Berechnung Tragfähigkeit nach Th. II. Ord. für eine nichtlineare Berechnung unter Berücksichtigung der Systemverformungen. Imperfektionen werden dabei automatisch berücksichtigt. optional kann zusätzlich ein Nachweis gegen Biegedrillknicken n. EC 3, Abs. 6.3, geführt werden Vorgabe einer zulässigen Verformung und Nachweis durch eine Berechnung nach Th. II. Ordnung unter charakteristischer Belastung Bemessung von Fußpunkt und Einzelfundament wenn das Programm 4H-FUND (in der Version 2022 oder neuer) installiert ist und ebenfalls eines der Stahlstützenfußprogramme 4H-EC3FP (Fußplatte) oder 4H-EC3KF (eingespannter Stützenfuß), kann automatisch auch der Stützenfuß mit nachgewiesen werden. zusätzlich kann die Bemessung einer Einzelfundamentplatte erfolgen. Lasten und Stützenquerschnitt werden dabei automatisch aus der Stützenberechnung übernommen. Ausgabe alle relevanten Annahmen und Parameter werden im Ausdruck protokolliert Stütze und Querschnitt werden in einer maßstäblichen Darstellung dargestellt für jeden Nachweis liegt eine Tabelle aller berechneten Lastkombinationen unter Angabe der zugehörigen Lastfallfaktoren vor extremale Werte der relevanten Ergebnisse eines Nachweises als Liniengrafiken und Tabelle bei jedem Nachweis wird ausgewiesen an welcher Stelle und für welche Lastkombination das maßgebende Bemessungsergebnis ermittelt wurde Zusammenfassung mit der prozentualen Angabe der Ausnutzung aller geführten Nachweise (bei erfolgreicher Nachweisführung bzw. eine Liste der Ursachen für die nicht erfolgreiche Nachweisführung) schließen die Ausgabe ab zur Kontrolle kann über einen Detailnachweispunkt ein ausführliches Protokoll der Berechnungsergebnisse aller Lastkollektive einschl. aller zugehörigen Schnittgrößen an einem Punkt ausgewiesen werden die Darstellungshöhen der Grafiken in Eingabe- und Ergebnisprotokoll können individuell eingestellt werden Ausgabeumfang reduzierbar durch Deaktivierung von tabellarischen oder grafischen Teilen von Eingabe und Ergebnisprotokoll Englischsprachige Druckdokumentenausgabe

Das Druckdokument enthält eine ausführliche Systembeschreibung mit Erläuterungen, die den Leser in die Lage versetzt, System, Belastung und Nachweisführung nachzuvollziehen und die Berechnung zu prüfen. Ausgabeumfang reduzieren/erweitern: Die Systembeschreibung kann vom Benutzer reduziert werden, indem z.B. Erläuterungen oder bestimmte Dokumentenbausteine fortgelassen werden. Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält. Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-STAST. Die Bauteile zu den nachfolgenden Beispielberechnungen können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden.   deutsch englisch Kragstütze, HE300B ............................................................................................ System Kragstütze, 3 m Querschnitt HE300B, S235 Belastung Kopflasten V, H, M Nachweise Tragfähigkeit Th. II. Ord., Biegedrillknicken, zul. Verformungen Fußpunkt Fußplatte (4H-EC3FP) auf Einzelfundamentplatte (4H-FUND) .......... gemischtes System, Rechteckquerschnitt .......................................................... System Y-Richchtung Kragstütze, Z-R. oben gehalten, 5 m Querschnitt geschweißter Hohlkasten, S355 Belastung Kopflasten V u. M, Streckenlasten Nachweise Tragfähigkeit Th. II. Ord., zul. Verformungen Fußpunkt Köcher (4H-EC3KF) in Einzelfundament (4H-FUND) .......... Pendelstütze, HE280A ......................................................................................... System Pendelstütze, 5 m Querschnitt HE280A, S235 Belastung Kopflasten V u. M, Streckenlasten Nachweise Tragfähigkeit Th. II. Ord., Biegedrillknicken, zul. Verformungen Fußpunkt Fußplatte (4H-EC3FP) auf unbew. Einzelfundament (4H-FUND) .......... Pendelstütze, Rohr ............................................................................................. System Pendelstütze, 4 m Querschnitt R 273x8.0(w), S235 Belastung Kopflasten V u. M, Streckenlasten Nachweise Tragfähigkeit Th. II. Ord., zul. Verformungen Fußpunkt Fußplatte (4H-EC3FP) auf unbew. Einzelfundament (4H-FUND) ..........

DIN EN 1990, Eurocode: Grundlagen der Tragwerksplanung; Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Ausgabe Dezember 2010 DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode: Grundlagen der Tragwerksplanung, Ausgabe Dezember 2010 DIN EN 1990/NA/A1, Nationaler Anhang – National festgelegte Parameter – Eurocode: Grundlagen der Tragwerksplanung; Änderung A1, Ausgabe August 2012 DIN EN 1993-1-1: Eurocode 3: Bemessung und Konstr. von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau, Dezember 2010 DIN EN 1993-1-1/NA: Nationaler Anhang - National festgelegte Parameter - Eurocode 3: Teil 1-1, Oktober 2022 R. Kindmann, J. Frickel: Elastische und plastische Querschnittstragfähigkeit, Grundlagen, Methoden, Berechnungsverfahren, Beispiele, Verlag Ernst & Sohn, 2002

Bestelltext für Ihre e-Mail Zur Bestellung des Programms 4H-STAST, Stahleinzelstütze, fügen Sie bitte den folgenden Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein. Mailadresse: dte@pcae.de Wir bestellen 4H-STAST, Stahleinzelstütze, für EUR 390 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause
