| Mit 4H-HOLZ können sechs Ausklinkungstypen berechnet
werden. |
| Bei
den Typen 1 - 5 handelt es sich um unverstärkte Ausklinkungen;
Typ 6 behandelt die verstärkte Ausklinkung. |
| Als Verstärkung
können aufgeleimte Platten aus Baufurnierholz berücksichtigt
werden. |
| Grundlage
der Berechnungen ist DIN 1052, Teil 1, Abs. 8.2.2.1. |
| Dort
wird festgelegt, dass Ausklinkungen nur bei Biegeträgern
mit Rechteckquerschnitt aus Nadelholz oder Brettschichtholz
ausgeführt und nur an momentenfreien Trägerenden
angeordnet werden dürfen. |
| Ausklinkungen
schwächen den Träger in seinem Querschnitt und reduzieren
die Tragfähigkeit erheblich. |
Bei
unten angeordneten Ausklinkungen treten hohe Schub- und Querzugspannungen
auf, die durch Anordnung
einer Schräge
abgemindert oder durch Aufleimen einer Verstärkung aufgenommen
werden können. |
|
 |
 |
 |
 |
 |
 |
Ausklinkung
unten |
Ausklinkung
untere Schräge |
Ausklinkung
oben |
Ausklinkung
obere Schräge |
Ausklinkung
mit Zapfen |
Auskl.
mit
Verstärkung |
|
|
|
 |
|

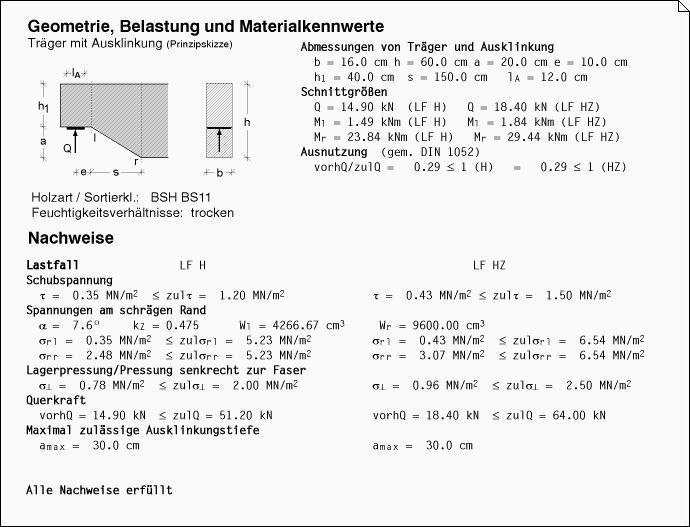

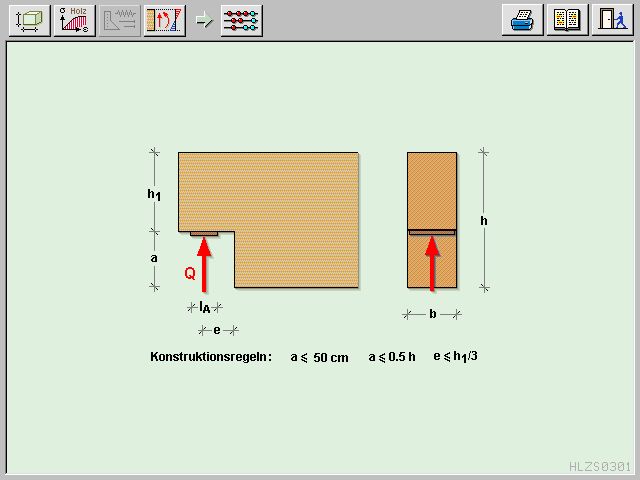

| Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
unten und das fertig gesetzte Ergebnisprotokoll
des Statikdokuments. |
|
|
 |
|
 |
|
 |
|
 |
|
 |
|

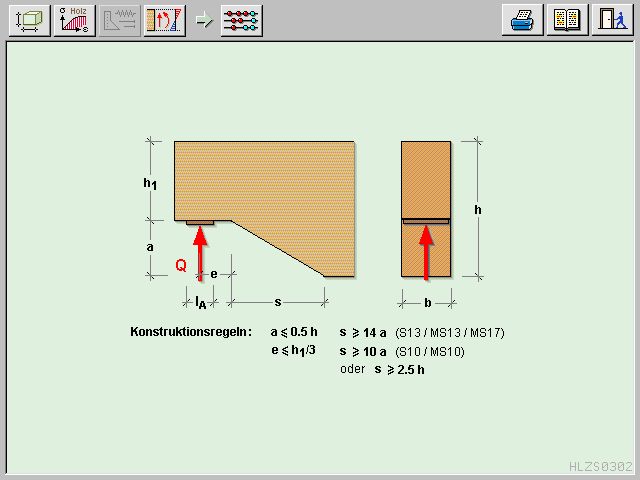

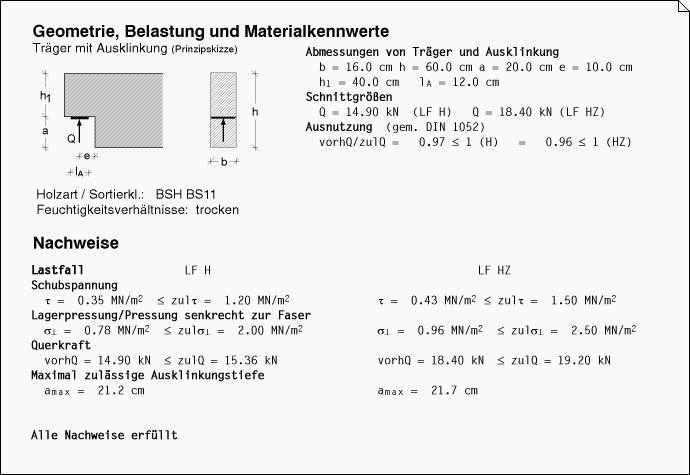

| Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
untere Schräge und das fertig gesetzte Ergebnisprotokoll
des Statikdokuments. |
|
|
|
|
 |
|
|
|
 |
|
 |
|

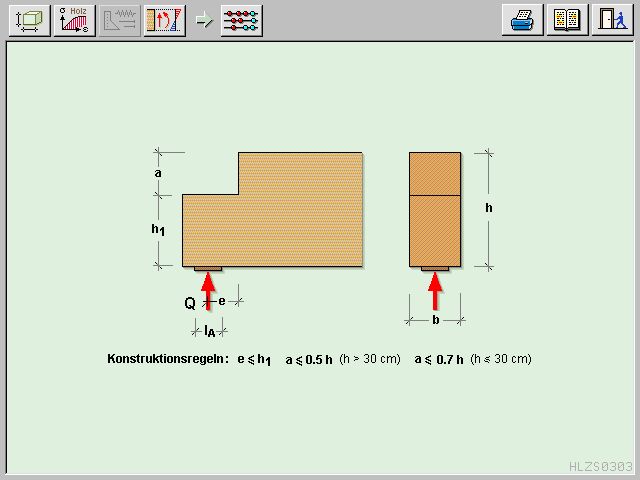

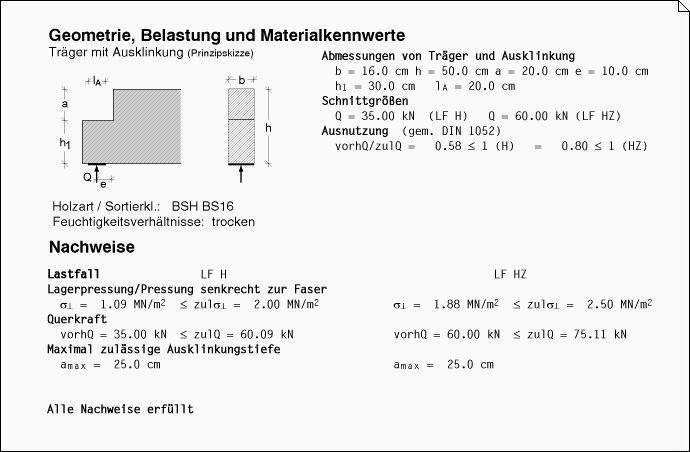

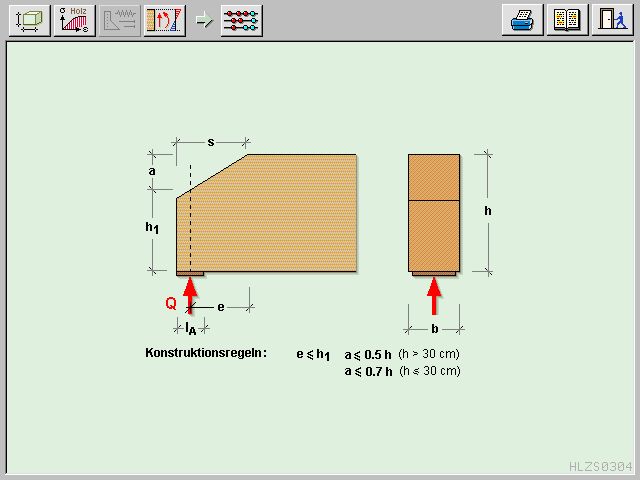

| Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
oben und das fertig gesetzte Ergebnisprotokoll
des Statikdokuments. |
|
|
|
|
 |
|
|
|
 |
|
 |
|
| Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
obere Schräge und das fertig gesetzte Ergebnisprotokoll
des Statikdokuments. |
|
|
|
|
 |
|
|
|
 |
|
 |
|

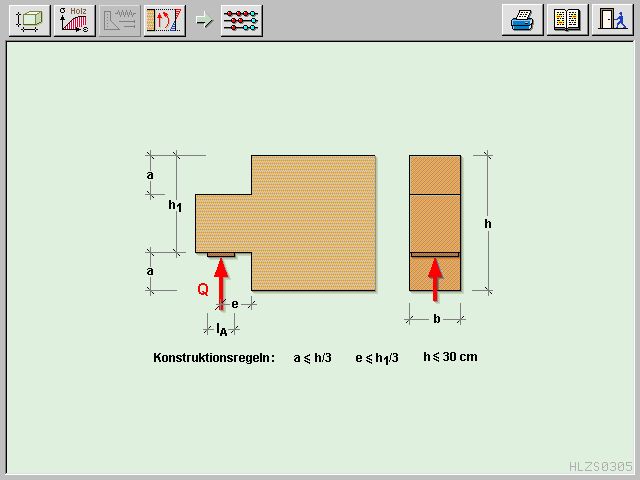

| Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
mit Zapfen und das fertig gesetzte Ergebnisprotokoll
des Statikdokumentes. |
|
|
|
|
 |
|
|
|
 |
|
 |
|

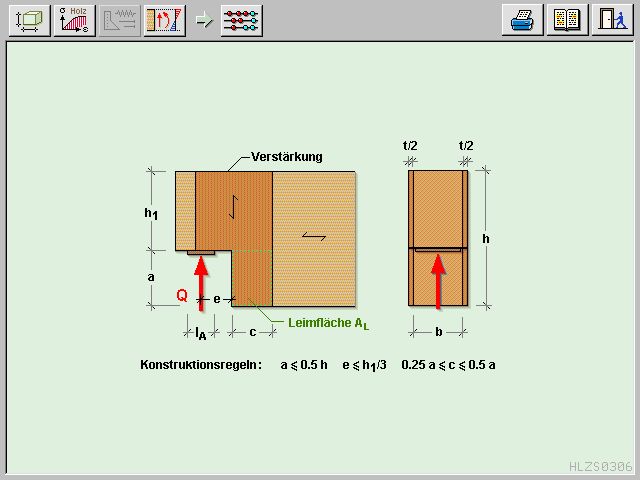

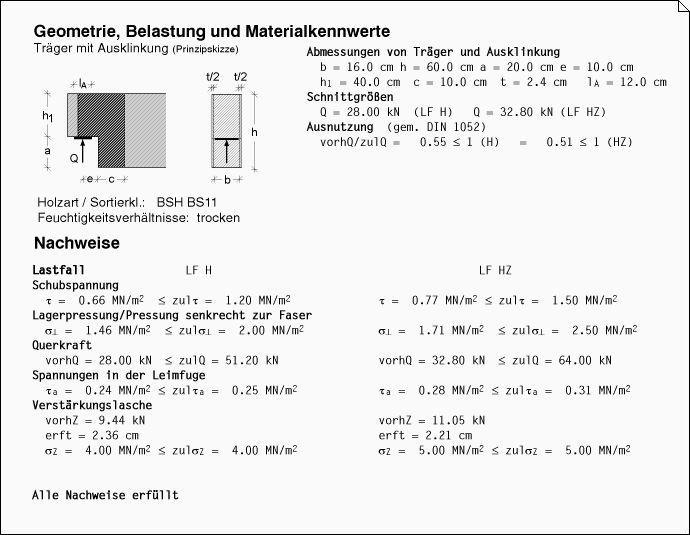

Dieser Abschnitt zeigt das Eingabefenster für den Bauteiltyp Trägerausklinkung
mit Verstärkung und das fertig
gesetzte Ergebnisprotokoll
des Statikdokuments. |
|
|
|
|
 |
|
|
|
 |
|
 |
|
 |
