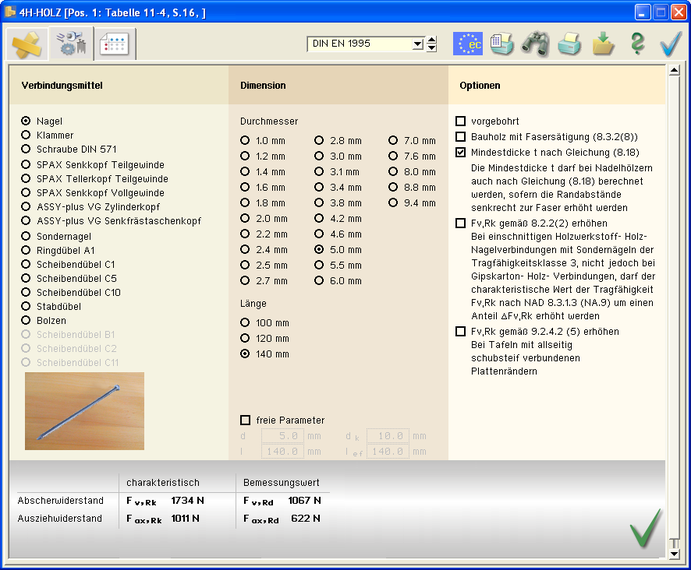

Detailinformationen Haupteingabefenster ............... Register Materialeingabe ........ ... Verbindungsmittel ............... ... Tabellenmodus ................... Nachweise ............................. Handbuch ................................ Programmübersicht ................ Kontakt .................................... Infos auf dieser Seite ... als pdf  Eingabeoberfläche ................. Leistungsumfang ................... Stichwortverzeichnis .............. Druckdokumente ................... Normen u. Literatur ................ Ideal für den Laptopeinsatz auf der Baustelle! Das Programm 4H-HVMT, Verbindungsmittel, dient zur Berechnung der Tragfähigkeit von Verbindungsmitteln entsprechend den Holzbaunormen DIN EN DIN EN 1995-1-1/NA:2013-08 und DIN 1052, Ausg. 12/2008. verschiedenste Materialien (Holz, Holzwerkstoffe, Stahlbleche) können mit unterschiedlichsten Verbindungsmitteln (Nägel, Schrauben, Klammern, Dübel, ...) kombiniert werden die Berechnung der Tragfähigkeit kann nach den Verfahren, die DIN EN 1995, NAD und DIN 1052 anbieten, oder nach dem Bemessungswerteverfahren durchgeführt werden die Berechnung kann als Einzelnachweis für ein einzelnes Verbindungsmittel oder als Tabelle durchgeführt werden im Einzelnachweismodus wird für ein gewähltes Verbindungsmittel die Tragfähigkeit berechnet und mit Zwischenwerten ausgegeben dazu können optional Tabellen mit einzuhaltenden Mindestabständen, Mindestbauteildicken oder weiteren Größen ausgegeben werden im Tabellenmodus können Tragfähigkeitstabellen nach eigenen Vorgaben erstellt werden. Als Eingangsgrößen können verschiedene Parameter (Durchmesser, Bauteildicken, Kraft-Faser-Winkel,...) variiert werden. Eurocode 5 Grundnorm Eurocode 5, Nationaler Anhang Deutschland die Bauteile können wahlweise nach EC 5 oder DIN 1052 berechnet werden Holzwerkstoffe können nun auch als Mittelhölzer zweischnittiger Verbindungen gewählt werden Furnierschichthölzer KERTO-S und KERTO-Q Brettschichtholz Stahlblech verbesserte Eingabe für Nägel und Schrauben   Auswahl nach Durchmesser und Länge   die gebräuchlisten Abmessungen und Längen wurden in die Programmdatenbank aufgenommen Berücksichtigung der aktuellsten Zulassungen von   SPAX S-Schrauben mit Vollgewinde, Zulassung Z-9.1-519   SPAX-Schrauben mit Teilgewinde   Würth ASSY-plus Schrauben, Europäische Technische Zulassung ETA-11/0190   Fermacell, Europäische Technische Zulassung ETA-03/0050 englischsprachige Druckdokumentenausgabe Eurocodes und Nationale Anhänge Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs) erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. Weiterführende Informationen zum Werkzeug Grat-/Kehlsparren .................. Trägerstöße ........................... Wandtafel .............................. Pult-/Satteldach ..................... Verbindungsmittel Deckentafel ........................... Kehlbalkenanschlüsse ........... Holzträgeranschlüsse ............ Schwingnachweis ................. verstärkter Holzträger ............ zusammenges. Holztr. ........... Versätze ............................... Trägerdurchbrüche ................ Auflagerausklinkungen .......... Knotenpunkt EC 5 .................   Bild vergrößern Mit Einführung der neuen DIN 1052, Ausgabe 12/2008, wurde das Verfahren zur Bemessung der Tragfähigkeit stiftförmiger Verbindungsmittel auf die zum ersten Mal von Johansen (1949) auf Holzverbindungen angewandte Fließgelenktheorie umgestellt. Mit der DIN EN 1995-1-1:2010-12 wurde diese Methode fortgeschrieben. Als Voraussetzung wird für das Holz oder den Holzwerkstoff ein ideal-plastisches Verhalten unter Lochleibungsspannung angenommen. Gleiches gilt für die stiftförmigen Verbindungsmittel unter dem Einfluss der Biegespannung. Zur Ermittlung der Tragfähigkeit müssen verschiedene Versagensfälle untersucht werden. So können sich im Verbindungsmittel Fließgelenke einstellen oder der Holzwerkstoff kann aufgrund von Überschreitungen der Lochleibungsspannungen zu fließen beginnen. Die Tragfähigkeit der Verbindung wird letztlich über einfache Gleichgewichtsbetrachtungen hergeleitet /2/, E12.2.1(1). Um den Rechenaufwand zu begrenzen, bieten /1/ und /17/ dem Anwender verschiedene Rechenverfahren an: Das vereinfachte Verfahren beruht auf der Annahme, dass der Versagensfall eintritt bei dem sich im Verbindungsmittel auf beiden Seiten der Scherfuge je ein Fließgelenk einstellt. Voraussetzung für das Eintreten dieses Versagensmechanismus ist das Vorhandensein einer Mindestholzdicke t in Abhängigkeit vom Stiftdurchmesser d. Wird die Mindestholzdicke treq unterschritten, muss der charakteristische Wert der Tragfähigkeit Rk entsprechend dem Verhältnis t/treq abgemindert werden. Die meisten Tabellenwerke in der Literatur beruhen auf diesem Verfahren. Hier werden die Tragfähigkeiten für die verschiedenen Versagensfälle berechnet. Der kleinste Wert ist maßgebend. Für eine einschnittige Verbindung ergeben sich folgende Versagensmechanismen (die Bezeichnungen a bis f entsprechen den Gleichungen nach /41/, 8.2 (1)): (a) Lochleibungsversagen Holz 1 (b) Lochleibungsversagen Holz 2 (c) Lochleibungsversagen beider Hölzer (d) Versagen des Stifts durch Bildung eines Fließgelenks im Bereich von Holz 1 und teilweises Lochleibungsversagen (e) Versagen des Stifts durch Bildung eines Fließgelenks im Bereich von Holz 2 und teilweises Lochleibungsversagen (f) Versagen des Stifts durch Bildung von zwei Fließgelenken Die Gleichungen n. /41/, 8.2 (1) liefern die charakteristischen Werte der Tragfähigkeit Fv,Rk. Entsprechend /2/, E 12.2.2(3), gibt es zwei Möglichkeiten zur Bestimmung der Bemessungswerte Rd. bei der ersten Möglichkeit wird zunächst die charakteristische Tragfähigkeit Rk bestimmt und anschließend mit dem Beiwert kmod multipliziert und durch den Teilsicherheitsbeiwert γM,Verbindung dividiert. bei der zweiten Variante werden zunächst die Bemessungswerte der Lochleibungsfestigkeit fh,d und des Fließmoments des Verbindungsmittels My,d bestimmt und anschließend in die Gleichungen zur Ermittlung der Tragfähigkeit eingesetzt. Diese Variante berücksichtigt gemäß /2/ am genauesten die verschiedenen Einflüsse der Holzfeuchte und der Lasteinwirkungsdauer auf die Lochleibungsfestigkeit bzw. das Fließmoment des Verbindungsmittels. Gemäß /6/ liefert der so ermittelte Bemessungswert darüber hinaus auch meistens noch größere Tragfähigkeiten als die beiden in der DIN angegebenen Verfahren. Aufgrund der vielen Eingangsparameter findet man in der Literatur keine Tabellen mit nach diesem Verfahren ermittelten Tragfähigkeiten. In /6/ sind Nomogramme hierfür angegeben. Das Programm 4H-HVMT, Verbindungsmittel, bietet hier eine hervorragende Möglichkeit, Tragfähigkeitstabellen für beliebige Situationen automatisch zu erstellen. Unter bestimmten Bedingungen darf die Seilwirkung, die aus dem Ausziehwiderstand Fax resultiert, zur Erhöhung der Tragfähigkeit berücksichtigt werden; beispielsweise bei Verbindungen mit Bolzen oder Gewindestangen. Das Programm 4H-HVMT, Verbindungsmittel, bietet die Möglichkeit den Ausziehwiderstand Fax zu berechnen und ggf. zur Erhöhung der Scherfestigkeit zu berücksichtigen. Die hier beschriebenen Möglichkeiten geben dem Statiker eine Vielzahl von Varianten zur Berechnung der Tragfähigkeiten an die Hand. So kann durch Anwendung des vereinfachten Verfahrens relativ schnell der Scherwiderstand berechnet werden. Sind höhere Ausnutzungen gefragt, können mit den genaueren Verfahren und ggf. unter Zuhilfenahme des Einhängeeffekts (Seilwirkung) höhere Tragfähigkeiten ermittelt werden. Somit bietet die neue DIN EN 1995 ein hohes Maß an Flexibilität. Durch die genaueren Berechnungsverfahren und die Vielzahl der Eingangsparameter ist der Rechenaufwand jedoch erheblich gestiegen. Das Programm 4H-HVMT, Verbindungsmittel, gibt dem Anwender an dieser Stelle ein leistungsfähiges Werkzeug an die Hand, das die komplizierten Berechnungen automatisiert und mit dem sich darüber hinaus eigene, angepasste Tragfähigkeitstabellen erstellen lassen. Folgende Materialien können gewählt werden Nadelvollholz Laubholz Brettschichtholz n. DIN EN 14080:2013 Brettschichtholz n. DIN 1052:2008 OSB (Oriented Strand Fibre Board), engl. für Grobspanplatte Gipskarton Sperrholz Spanplatte Faserplatte Fermacell gemäß Zulassung Z-9.1-434 Stahlblech Kerto-S Kerto-Q Folgende Verbindungsmittel können gewählt werden glattschäftige Nägel Klammern Schrauben SPAX Senk-/Tellerkopf mit Teil- und Vollgewinde ASSY-plus VG Zylinder- und Senkfräskopf  Sondernägel der Tragfähigkeitsklassen 1, 2, 3 bzw. A, B, C Ringdübel Typ A1 Scheibendübel Typ B1 ... Typ C1 ... Typ C2 ... Typ C5 ... Typ C10 ... Typ C11 Stabdübel Typ G10 Bolzen/Gewindestange charakteristische Schertragfähigkeit Fv,Rk Bemessungswert der Schertragfähigkeit Fv,Rd charakteristischer Ausziehwiderstand Fax,Rk Bemessungswert des Ausziehwiderstandes Fax,Rd vereinf. Berechnungsverfahren n. DIN EN 1995, NAD zu NCI 8.2, sowie DIN 1052:2008, Abs. 12.2.2 und 12.2.3  genaueres Berechnungsverfahren n. DIN EN 1995, 8.2, sowie DIN 1052:2008, Anhang G.2 sofern zulässig, Berücksichtigung der Seilwirkung Bemessungswerteverfahren Ausgabe der Tragfähigkeiten Fv,Rk (char. Schertragfähigkeit) und Fv,Rd (Bemessungswert der Schertragfähigkeit) ... des Ausziehwiderstands Fax,Rk (charakteristisch) und Fax,Rd (Bemessungswert) ... der Zwischenwerte der Berechnung: Mindestholzdicken treq charakteristische Lochleibungsfestigkeiten fh,k Bemessungswert der Lochleibungsfestigkeiten fh,d charakteristische Werte der Zugfestigkeit und des Fließmomentes des Verbindungsmittels bei mehrteiligen Verbindungsmitteln die Einzeltragfähigkeiten Tabelle mit einzuhaltenden Mindestabständen a1, a2, a1t, a1c, a2t, a2c und Skizze mit Bezeichnungen Tab. mit Festigkeiten der Materialien Tab. mit effektiver Anzahl nef hintereinander liegender Verbindungsmittel maßstäblicher Schnitt in den Berechnungszeilen oder -spalten können folgende Eingangsparameter variiert werden: Verbindungsmitteldurchmesser Dicke der Einzelhölzer Kraft-Faser-Winkel der Einzelhölzer Summe der Kraft-Faser-Winkel bei mehrteiligen Verbindungsmitteln die Einzeltragfähigkeiten als Ergebniswert in den vom Programm berechneten Zellen der Tabelle können wahlweise ausgegeben werden: charakteristische Schertragfähigkeit Fv,Rk Bemessungswert der Schertragfähigkeit Fv,Rd charakteristischer Ausziehwiderstand Fax,Rk Bemessungswert des Ausziehwiderstandes Fax,Rd charakteristische Lochleibungsfestigkeiten fh,k Bemessungswert der Lochleibungsfestigkeiten fh,d Haupteingabefenster ............................   Druckeinstellungen ............... Druckvorschau ..................... Druckdialog ......................... allgemeine Buttons  ............. Register Materialeingabe ..................... allgemeine Einstellungen .... Seitenholz 1 ........................ Seitenholz 2 ........................ Nachweise ............................................ Ringdübel ............................ Scheibendübel ..................... Stabdübel ............................ Schrauben ........................... Nägel / stiftförmige Verb. ..... Ausziehwiderstand ............... Register Tabellenmodus ....................... Register Verbindungsmittel .................. Verbindungsmittel ................ Dimension ........................... Optionen ............................. Nagelverbindungen .............. Klammerverbindungen ......... Schrauben ........................... SPAX-Schrauben ................. Würth-ASSY-Schrauben ...... Sondernägel ........................ Stabdübel ............................ Bolzen ................................ Ring- u. Scheibendübel .......   deutsch englisch   ... Fermacell S.8  ..................................................................... ..........     ... Stabdübel ............................................................................ ..........     ... Scheibendübel ..................................................................... ..........     ... DIN E12.3 Tab 12/2 ............................................................... ..........     ... DIN E12.4 Tab 12/9 ............................................................... ..........     ... DIN E12.7 Tab 12/30 ............................................................. ..........
