Das Programm 4H-DULAH, Holzdurchlaufträger
mit Verstärkungen, dient zur Berechnung der Trag- und
Gebrauchsfähigkeit von Durchlaufträgern entspr. der Holzbaunorm
DIN 1052, Ausg. 12/2008,
und besitzt folgende Leistungsmerkmale: |
|
|
 |
der Träger kann als reiner Holzquerschnitt oder mit ein-/beidseitigen
Verstärkungen aus Holz/Stahl
ausgeführt werden |
|
der Träger kann über ein oder mehrere Felder
laufen |
|
|
Nadelvollholz, Laubholz oder Brettschichtholz |
|
|
beliebige Lagerungsbedingungen |
|
|
Momentengelenke oder Momentenfedern |
|
|
Linienlasten (Eigengewicht, Linienlast oder
Temperatur als beliebige Lastfiguren) |
|
|
Punktlasten (Kraft, Moment, Verschiebung oder
Verdrehung) |
|
|
ein- oder beidseitige Verstärkungen |
|
|
Verstärkungen können über den ganzen Träger
oder bereichsweise angeordnet werden |
|
|
U-Stahl, L-Stahl, Flachstahl oder
Holzprofile als Verstärkung |
|
|
abschnittsweise Höhenschwächung oder Ausfall
des Hauptträgers |
|
|
Lastangriff auf dem Hauptträger und/oder den
Verstärkungen |
|
|
Lagerung des Hauptträgers und/oder der Verstärkungen |
|
|
als Verbindungsmittel stehen zur Auswahl |
|
| |
 |
Bolzen |
|
|
Passbolzen |
|
|
Gewindestangen |
|
|
Ringdübel A1 |
|
|
| |
|
Scheibendübel B1, C1, C2, C10 oder
C11 |
|
|
|
Berechnung der Dübeltragfähigkeit n. DIN 1052, Ausgabe
12/2008, Anhang G.2, genaueres Berechnungsverfahren |
|
Berücksichtigung des "Einhängeeffektes" n.
DIN 1052, Ausgabe 12/2008, 12.3 (8) zur Berechnung der |
| |
Verbindungsmitteltragfähigkeit |
|
|
freie oder gruppierte Anordnung von Verbindungsmitteln |
|
|
Nachweis im Grenzzustand der Tragfähigkeit
mit wahlweiser Berücksichtigung des Kippens |
|
|
Nachweis im Grenzzustand der Gebrauchsfähigkeit
in der seltenen und der quasiständigen Situation |
|
|
Brandschutznachweis für den Hauptträger nach
DIN 4102-22, Ausgabe 2004 |
|
|
|
 |
|
 |
|
 |
|
 |
als Hauptträgermaterial stehen die Sortierklassen/Holzarten
der DIN 1052 (Nadel-, Laub-, Brettschichtholz) bereit. |
|
|
die Verstärkungen können beliebig auf dem Träger
angeordnet werden und von Lager zu Lager durchlaufen oder als
"schwimmende Verstärkung" im Trägerfeld
angeordnet sein. |
|
Verstärkungen können ein- und beidseitig des Hauptträgers
durch U- und L-Stahl-Profile oder mit Holzbalken
ausgeführt sein. |
|
als Holzbalkenverstärkungen dienen die Sortierklassen
und Holzarten gem. DIN 1052. |
|
|
die Anordnung und Kombination der Verstärkungen über
die Trägerlängsausdehnung ist völlig beliebig. |
|
so kann z. B. im ersten Feld einseitig schwimmend mit einem
U-Profil, im zweiten Feld mit L-Profil und auf der
anderen Seite durchgehend mit einem Holz verstärkt werden. |
|
|
die Trägerverstärkungen können mit Bolzen,
Gewindestangen, Ring- und Scheibendübeln befestigt werden. |
|
|
die Dübelabstände können vom Anwender sehr
komfortabel über Auswahlbuttons regelmäßig oder
veränderlich
bei expliziter Angabe der Anordnung eingegeben werden. |
|
|
die spezielle Federsteifigkeit jedes einzelnen Dübels
geht in die Berechnung des gekoppelten Trägersystems ein. |
|
damit wird eine exakte Berechnung der anteiligen Dübelkräfte
und der Lastaufteilung zwischen Hauptträger und Verstärkungen
ermöglicht. |
|
die Dübel können damit der auf sie entfallenden
Belastung angepasst und das System so optimiert werden. |
|
|
jedes Lastbild besitzt eine eigene Zuweisungsmöglichkeit
bzgl. des Teilsystems, in das es eingeleitet wird. |
|
so können innerhalb jeder Einwirkung und jedes Lastfalles
Belastungen dem Hauptträger oder der hinteren oder
vorderen Verstärkung zugeordnet werden. |
|
|
die Festhaltungen können an jedem Lager fest oder über
Federkonstanten kombiniert werden. |
|
zusätzlich kann an jedem Lager angegeben werden, welcher
Tragwerksteil gelagert ist. |
|
z.B. kann in einem Lager der Hauptträger und die hintere
Verstärkung gelagert sein, in einem anderen nur der Hauptträger
und im dritten Lager Hauptträger und beide Verstärkungen. |
|
|
der Hauptträger kann mit Momentengelenken versehen werden. |
|
|
alle erforderlichen statischen Nachweise werden geführt. |
|
neben dem Tragfähigkeitsnachweis (mit Kippsicherheit)
sind dies die Gebrauchstauglichkeitsnachweise in der seltenen
und der quasiständigen Bemessungssituation sowie der Nachweis
der auftretenden Dübelkräfte. |
|
|
alle Eingabedaten werden vom Programm auf ihre Richtigkeit
und Zulässigkeit hin überprüft. |
|
... so werden z.B. die in DIN 1052 festgelegten Mindest- und
Randabstände für Dübel überprüft. |
|
weiterhin wird kontrolliert, ob der ausgewählte Dübeltyp
und die Holzart des Trägers zusammen
eingesetzt werden dürfen. |
|
|

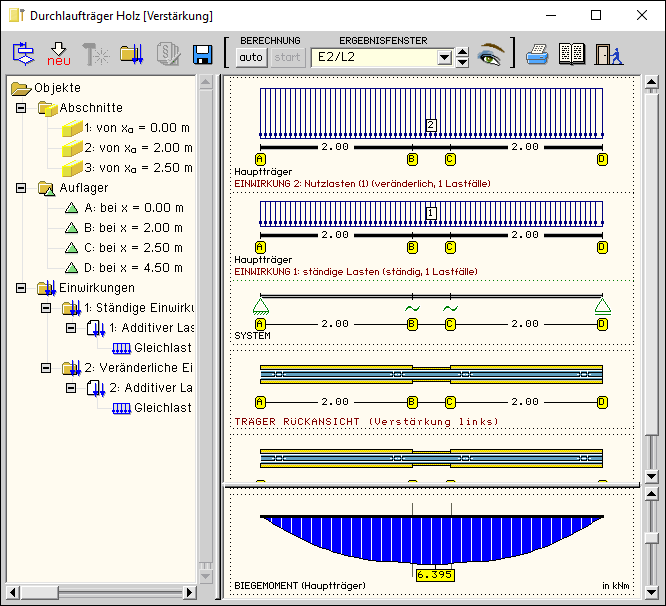

das Durchlaufträgersystem wird grafisch beschrieben. |
|
der Bildschirm wird hierzu horizontal in ein Eingabefenster
und ein Ergebnisfenster unterteilt. Die Größe dieser
Fenster wird vom Benutzer festgelegt und kann jederzeit den
momentanen Wünschen angepasst werden; während
der Systembeschreibung wird das Eingabefenster voll aufgezogen,
das Ergebnisfenster dann später bei Sichtung der erzielten
Ergebnisse. |
|
im Eingabefenster wird die aktuelle Eingabesituation hinsichtlich
System und Belastung angezeigt. |
|
im Ergebnisfenster werden die Einzelergebnisse der Einwirkungen,
die Bemessungsergebnisse und die ermittelte Dübelkraftverteilung
grafisch aufgetragen. |
|
|
jede Definition oder Änderung im Eingabefenster bewirkt
eine unmittelbare Berechnung und Bemessung des
Systems und damit eine Auffrischung der Ergebnisse, die im Ergebnisfenster
sofort grafisch und numerisch
eingesehen werden können. |
|
|
durch Anklicken mit der Maus werden Felder, Lager oder Lasten
aktiviert und die erforderlichen Parameter in den eingeblendeten
Eigenschaftsblättern zugewiesen. |
|
die Systemeingabe wird durch Voreinstellungen für gleichartige
Parameter der Abschnitte unterstützt. |
|
alternativ erfolgt die Eingabe für System und Belastung
in einer Baumstruktur, in der die System- und Belastungselemente
durch Doppelklick aktiviert, modifiziert oder gruppenweise vereinheitlicht
werden können. |
|
|
 |
|
|
entspr. DIN 1055-100 wird die Belastung zu ständigen
oder veränderlichen Einwirkungen zusammengefasst. |
|
zu einer Einwirkung können wiederum verschiedene Lastfälle
mit eigenen Überlagerungskennungen gehören. |
|
die Kennungen der Lastfälle können additiv oder
gruppenweise alternativ-additiv sein. |
|
darüber hinaus kann erzwungen werden, Lastfälle
in ihre Einzellastbilder aufzuteilen. Beispielsweise wird
hierdurch eine durchlaufende Linienlast feldweise bzw. auf die
Abschnitte bei automatischer Ermittlung der
relevanten Zwischenwerte gesplittet. |
|
zum einen wird damit die Genauigkeit der erzielten Bemessungsgrößen
erhöht, zum anderen der
Eingabeaufwand minimiert. |
|
|
 |
|
|
neben konstanten, veränderlichen und dreieckförmigen
Linien- und Blocklasten stehen trapezförmige Linienlasten,
Eigengewicht und Temperaturlast sowie Einzelkräfte, Einzelmomente
und Stützensenkungen zur Verfügung. |
|
sämtliche Lastbilder können beliebig auf dem System
platziert werden. |
|
über mehrere Tragwerksabschnitte hinweglaufende Linienlasten
können vom Programm automatisch in die relevanten Einzelanteile
zerlegt werden, so dass die Berechnung von Zwischenwerten nicht
erfolgen muss. |
|
|
 |
|
|
der Umfang des Statikausgabedokumentes wird vom Benutzer festgelegt. |
|
hierbei wird eine Reihe von grafischen und tabellarischen
Protokollen bereitgehalten. |
|
die Tabellen können ausgeblendet, auf min oder max gesetzt
werden. |
|
neben dem Eingabeprotokoll werden Ergebnisse für die
Durchbiegung des Hauptträgers, die Momente und
Querkräfte, die Biege- und Schubspannungen sowie die Ausnutzungsgrade
für den Hauptträger und die einzelnen Verstärkungen
vorgehalten. |
|
weiterhin stehen die Dübelkräfte und -ausnutzungen
sowie die Lagerkräfte zur Verfügung. |
|
|
 |
|
|
