Das Programm 4H-BSPH S/P/F ist ein FEM-Programm mit dem Brettsperrholzplatten mit Scheiben- und/oder Plattenbelastung nachgewiesen werden können; dies können Wand- oder Deckentafeln als Einzelsysteme und auch Kombinationen von Platten- und Scheibenwirkung in der Ebene sein (ebenes Faltwerk). Die ebenen Bauteile Brettsperrholzplatte - Belastung senkrecht zur Tragwerksebene - und Brettsperrholzscheibe - Belastung in der Tragwerksebene - können einzeln erworben werden. Wenn beide Bauteiltypen (Platte und Scheibe) installiert sind, wird automatisch das ebene Faltwerk freigegeben, mit dem dann die Kombination beider Tragwirkungen in einem Bauteil bearbeitet werden kann. Bei der Berechnung wird berücksichtigt, dass der Werkstoff Brettsperrholz aufgrund der kreuzweise verklebten Holzlamellen ein anisotropes Werkstoffverhalten hat. Die mechanischen Eigenschaften und die Verfahren zur Bemessung sind ausführlich in den Literaturquellen /2/, /64/, /67/, /84/ und /85/ beschrieben. In 4H-BSPHS sind die Nachweisverfahren nach /64/ und /85/ implementiert. Der Nachweis der Tragfähigkeit für Holzwerkstoffe erfolgt entspr. EC 5 (DIN EN 1995-1-1/NA) bzw. nach EC 3 (DIN EN 1993-1-1) für Stahlstäbe. In der programminternen Bibliothek sind Brettsperrhölzer folgender Hersteller enthalten Leno (Züblin) Derix X-LAM Merkle X-LAM Decker Binderholz KLH Darüber hinaus kann der Benutzer eigene Brettsperrholzparameter definieren und in einer Datenbank ablegen. Die zu berechnende Scheibe kann beliebig geformt sein; zur Auswahl stehen rechteckige und polygonale Umrandungen. Innerhalb der Scheiben-/Plattenfläche können beliebig berandete Durchbrüche (Öffnungen) eingebaut werden. Für die Öffnungen stehen verschiedene Formen zur Auswahl Rechteck Polygon Kreis Kreissegmente Die Scheibe oder Platte kann durch Stäbe verstärkt werden, die aus Holz oder Stahl sein können. Folgende Materialien können für Stäbe verwendet werden Nadelholz Laubholz Brettschichtholz n. EC Brettschichtholz n. DIN Stahl S235 Stahl S355 Holzstäbe haben einen rechteckigen Querschnitt. Die Profile von Stahlstäben können aus der programminternen Bibliothek übernommen werden. Das statische System kann beliebig auf Punkt- oder Linienlagern gelagert werden. Die Lager können fest sein oder als Feder wirken. Als Belastung können Flächen-, Linien- oder Punktlasten angesetzt werden. Das Eigengewicht kann automatisch ermittelt werden. Vom Anwender werden charakteristische Lasten vorgegeben. Die Extremierung erfolgt automatisch entspr. EC 0 und EC 5. Die interaktiv erzeugten Objekte können mit den von Windows her bekannten Editierfunktionen Cut & Paste bearbeitet werden. Ergebnisse werden als Konturplots (für Flächenträger) oder Linienplots (für Linienelemente) visualisiert. Wie im pcae-Programm 4H-ALFA können Detailnachweispunkte auf dem Flächenträger und den Stäben eingefügt werden. Für diese Orte werden ausführliche Ergebnisse mit Zwischenwerten ausgegeben.

Eurocodes und Nationale Anhänge Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae -Software. Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs) erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. Weiterführende Informationen zum Werkzeug.

Brettsperrholzplatte/Scheibe Auflagerausklinkungen .......... Trägerstöße ........................... Brettsperrholzverbindungen ...... Schwingnachweis ................. Deckentafel ........................... Kehlbalkenanschlüsse ........... Knotenpunkt EC 5 ................. Holzträgeranschlüsse ............ Trägerdurchbrüche ................ Verbindungsmittel .................. Versätze ............................... Wandtafel .............................. Grat-/Kehlsparren .................. Pult-/Satteldach ..................... verstärkter Holzträger ............ zusammenges. Holzträger ....... Holzträger Wohraumdecke ......     Holzeinzelstütze ....................

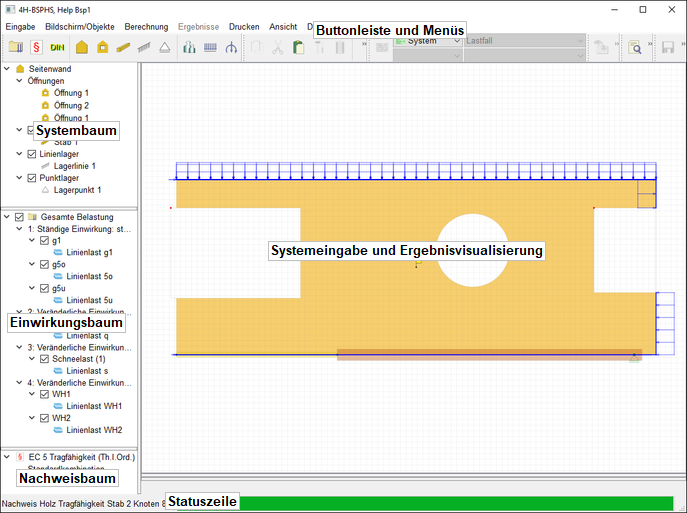

Bild vergrößern Allgemeines Haupteingabefenster ............... Programmstart ....................... Buttons und Menüs Menü Eingabe ....................... Menü Bildschirm / Objekte ...... Menü Berechnung .................. Menü Ergebnisse ................... Menü Drucken ....................... Editierfunktionen Toolbox ................................. Detailnachweispunkte Detailnachweispunkte Scheibe Detailnachweispunkte Stäbe ... Systemeingabe Wandeinstellungen ................. Freies Material ....................... glob. Rechenlaufeinstellungen Nachweiseinstellungen ............ nationale Anhänge zu ECs ...... Öffnungen .............................. Stäbe .................................... Linienlager ............................. Punktlager ............................. Lasteingabe Flächenlasten ....................... Teilflächenlasten ................... Linienlasten ........................... Einzellasten ........................... Nachweise Normalspannungen ................. Schubspannungen .................. Torsionsschubspannungen ...... Stabnachweise ...................... Plattenbemessung .................   Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur Belastung und zu den Ergebnissen enthält. Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann. Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten. Sie können durch Aktivierung der entsprechenden Option ausgegeben werden. Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt. Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält. Brettsperrholz-Scheibe Literaturbeispiel aus /64/ BSPHandbuch, Holz-Massivbauweise in Brettsperrholz TU München /84/: TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen Beispiel 5-10: BSP-Wandelement, horizontale Kopflast     TU München /84/: TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen Beispiel 5-10: BSP-Wandelement, Fenstersturz     TU München /84/: TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen Beispiel 5-10: BSP-Deckenscheibe, Spannungs- und Verformungsbetrachtung     Brettsperrholz-Platte TU München /84/: TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen Beispiel 5-6: BSP-Zweifeldträger, Spannungsermittlung am Mittelauflager TU München /84/: TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen Beispiel 5-4: BSP-Deckenelement, dreiseitige Lagerung, Gleichlast     Brettsperrholz-Faltwerk (Kombination Scheiben- und Plattenwirkung) Berechnungsbeispiel Deckenplatte/Scheibe mit Loch /1/ DIN 1052 (12.08) /2/ Erläuterungen zu DIN 1052: 2004-08, Deutsche Gesellschaft für Holzforschung, Bruderverlag /3/ DIN 1052, Praxishandbuch Holzbau, 1. Aufl., Beuth Verlag /4/ Fermacell, Zulassung Z-9.1-434 /5/ Steck: 100 Holzbau-Beispiele n. DIN 1052:2004, Werner Verlag /6/ Tino Schatz: Diagramme zur Auswertung der Johansen-Formeln für einschnittige Holz- bzw. Holzwerkstoff-Verbindungen, Bautechnik 86 (2009), Heft 4 /7/ Karin Lißner, Wolfgang Rug, Dieter Steinmetz: DIN 1052:2004 - Neue Grundlagen für Entwurf, Berechnung und Bemessung von Holzbauwerken, Bautechnik 85 (2008), Heft 11 /8/ Schneider Bautabellen, 20. Auflage, Werner Verlag, 2012 /9/ Hans Joachim Blaß, Karlsruhe, Ireneusz Bejtka, Karlsruhe: Selbstbohrende Holzschrauben und ihre Anwendungsmöglichkeiten, Homepage Fa. SPAX International GmbH & Co. KG /10/ SPAX S-Schrauben mit Vollgewinde, Zulassung Z-9.1-519 /11/ SPAX Schrauben als Verbindungsmittel, Zulassung Z-9.1-235 /12/ SPAX Schrauben als Verbindungsmittel, Zulassung Z-9.1-449 /13/ SPAX Kurzübersicht "Holzbau", Homepage Fa. SPAX International GmbH & Co. KG /14/ Würth ASSY VG plus Vollgewindeschrauben als Holzverbindungsmittel, Zulassung Z-9.1-614 /15/ Würth: Selbstbohrende Schrauben als Holzverbindungsmittel ETA-11/0190 /16/ DIN EN 1995-1-1:2010-12, Bemessung und Konstruktion von Holzbauten, Teil 1-1: Allgemeines /17/ DIN EN 1995-1-1/NA:2010-12, Nationaler Anhang /18/ DIN 1052-10, Entwurf, Berechnung und Bemessung von Holzbauwerken, Teil 10: Herstellung und Ausführung /19/ DIN EN 14545, Holzbauwerke, Nicht stiftförmige Verbindungselemente, Anforderungen /20/ DIN EN 1194, Brettschichtholz /21/ DIN EN 13271, Holzverbindungsmittel, Charakteristische Tragfähigkeiten und Verschiebungsmoduln für Verbindungen mit Dübeln besonderer Bauart /22/ DIN EN 300, Platten aus langen, schlanken, ausgerichteten Spänen (OSB) /23/ DIN EN 13986:2002, Holzwerkstoffe zur Verwendung im Bauwesen /24/ DIN EN 912, Holzverbindungsmittel, Spezifikationen für Dübel besonderer Bauart für Holz /25/ DIN EN 338, Bauholz für tragende Zwecke, Festigkeitsklassen /26/ DIN EN 14592, Holzbauwerke, Stiftförmige Verbindungsmittel, Anforderungen /27/ Europäische Technische Zulassung ETA-03/0050, Fermacell - Gipsfaserplatte /28/ Fermacell, Europäische Technische Zulassung ETA-03/0050 /29/ Volker Krämer: Für den Holzbau, Aufgaben und Lösungen nach DIN 1052, Bruderverlag /30/ Otto W. Wetzell: Wendehorst Bautechnische Zahlentafeln, 32. Auflage, Beuth-Verlag /31/ Holschemacher: Entwurfs- und Berechnungstafeln, 2. Auflage, Bauwerk-Verlag /32/ DIN 18800-1 (11.90) /33/ Thiele/Lohse: Stahlbau Teil 1, B.G. Teubner Stuttgart /34/ DIN EN 1993-1-1, Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1 /35/ DIN EN 1993-1-1/NA, Nationaler Anhang - National festgelegte Parameter - Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1 /36/ SPAX International GmbH & Co. KG: Hinweise zur Bemessung von tragenden SPAX-Verbindungen /37/ SPAX International GmbH & Co. KG: Europäische Technische Zulassung ETA-12/0114 /38/ Finnforest Oyi: DIBt, Zulassung Z-9.1-100 /39/ DIBt Letter 10.10.2013, METSÄ WOOD /40/ DIN EN 14080:2013-09, Holzbauwerke – Brettschichtholz und Balkenschichtholz – Anforderungen /41/ DIN EN 1995-1-1/NA:2013-08, Nationaler Anhang /42/ Francois Colling: Aussteifung von Gebäuden in Holztafelbauart, Ingenieurbüro Holzbau, 1. Auflage 2011 /43/ Becker, Rautenstrauch: Ingenieurholzbau nach Eurocode 5, Ernst & Sohn /44/ M. Göggel: Bemessung im Holzbau, Band 2 /45/ Prof. Ralf-W. Boddenberg, Vorlesung Holzbau, Uni Wismar /46/ Prof. C. Scheer, Dr. M. Peter, S. Stöhr: Holzbau Taschenbuch, 10. Aufl., Ernst & Sohn /47/ DIN EN 1991-1-4:2012-12 Einwirkungen auf Tragwerke - Teil 1-4: Allgemeine Einwirkungen - Windlasten; Deutsche Fassung EN 1991-1-4:2005 + A1:2010 + AC:2010 /48/ Bauart Konstruktions GmbH & Co. KG, Lauterbach, München, Darmstadt, Berlin: BDF Merkblatt 02-04 /49/ Patricia Hamm, Institut für Holzbau, Hochschule Biberach, D - 88400 Biberach: Schwingungen bei Holzdecken - Konstruktionsregeln für die Praxis /50/ Prof. Dr.-Ing. P. Hamm, Dipl.-Ing. A. Richter: Bemessungs- und Konstruktionsregeln zum Schwingungs- nachweis von Holzdecken /51/ Petersen: Dynamik der Baukonstruktion, Vieweg 1996 /52/ Meskouris: Baudynamik, Ernst & Sohn 1999 /53/ TU München Lehrstuhl für Holzbau und Baukonstruktion Univ.-Prof. Dr.-Ing. Stefan Winter, Univ.-Prof. Dr.-Ing. Heinrich Kreuzinger, Dipl.-Ing. Peter Mestek: Teilprojekt 15  Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen /54/ Winter, Hamm, Richter: Abschlussbericht Schwingungs- und Dämpfungsverhalten von Holz- und Holz-Beton-Verbunddecken, AiF-Vorhaben-Nr.: 15283 N /55/ Karin Lißner, Wolfgang Rug: Der Eurocode 5 für Deutschland, Kommentierte Fassung, 1. Auflage 2016, Beuth Verlag /56/ DIN EN 1993-1-1:2010-12, Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau /57/ DIN EN 1993-1-8:2010-12, Bemessung und Konstruktion von Stahlbauten - Teil 1-8: Bemessung von Anschlüssen /58/ DIN EN 1993-1-5:2010-12 Teil 1-5: Bemessung und Konstruktion von Stahlbauten - Plattenförmige Bauteile /59/ DIN EN 1999-1-1:2014-03, Bemessung und Konstruktion von Aluminiumtragwerken - Teil 1-1: Allgemeine Bemessungsregeln /60/ DIN EN 1993-1-7:2010-12, Bemessung und Konstruktion von Stahlbauten - Teil 1-7: Plattenförmige Bauteile mit Querbelastung /61/ DIN EN 1999-1-5:2017-03, Bemessung und Konstruktion von Aluminiumtragwerken - Teil 1-5: Schalentragwerke /62/ ETA-04/0013, CNA Connector nails, PCR Connector nails and CSA Connector screws /63/ ETA-11/0190, Würth Schrauben, Selbstbohrende Schrauben als Holzverbindungsmittel /64/ BSPhandbuch, Holz- Massivbauweise in Brettsperrholz, ISBN: 978-3-85125-109-8 /65/ DIN EN 1995-1-2:2010-12:  Bemessung und Konstruktion von Holzbauten - Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall /66/ DIN EN 1995-1-2/NA:2010-12, Nationaler Anhang /67/ pro:Holz Bemessung Brettsperrholz, Dr. Markus Wallner-Novak, Josef Koppelhuber, Kurt Pock, ISBN 978-3-902320-96-4 /68/ Francois Colling: Aussteifung von Gebäuden in Holztafelbauart,  2. Auflage 2017, ISBN 978-3-9814596-1-6 /69/ Aljoscha Ritter: Aussteifende Holztafeln, 1. Auflage 2017, ISBN 978-3-87104-246-1 /70/ ETA-20/0995 of 2021/02/24, STEICOjoist and STEICOwall /71/ Konstruktionsheft Stegträger, Planungsunterlagen Fa. Steico /72/ Z-9.1-870, Zusammengesetzte Bauteile aus STEICO LVL Furnierschichtholz /73/ Konstruktionsheft STEICO LVL / Furnierschichtholz, Planungsunterlagen Fa. Steico /74/ ETA-06/0009 / Binderholz, Brettsperrholz /75/ ETA-12/0327 / Eugen Decker, ED-BSP Elemente /76/ ETA-11/0189 / Derix, X-LAM /77/ ETA-06/0138 / KLH-Massivholzplatten /78/ ETA-10/0241 / Leno-Brettsperrholz /79/ ETA-18/1002 / Merkle X-Lam mit XL-Connect /80/ ETA-19/0167 Three-dimensional nailing plate (Edge connections for CLT, LVL and Glulam members) /81/ Rothoblaas SLOT Verbindungselement für konstruktive Scheiben, Technische Unterlagen der Fa. Rothoblaas /82/ ETA-18/0254, Xfix C, Punktförmiges Verbindungsmittel - Schwalbenschwanz aus Sperrholz für Brettsperrholz /83/ Gutachterliche Stellungnahme Nr. GU16-484-1-02, TU Graz, Prof. Dr. Gerhard Schickhofer /84/ Univ.-Prof. Dr.-Ing. Stefan Winter, Univ.-Prof. Dr.-Ing. Heinrich Kreuzinger, Dipl.-Ing. Peter Mestek: TU München TP 15 Flächen aus Brettstapeln, Brettsperrholz und Verbundkonstruktionen /85/ 4. Europäischer Kongress für energieeffizientes Bauen mit Holz 2011, Peter Mestek TU München: Berechnung und Bemessung von Brettsperrholz – ein Überblick Bestelltext für Ihre e-Mail Zur Bestellung der Programme 4H-BSPHS, Brettsperrholzplatte- und/oder -scheibe, fügen Sie bitte den entspr. folgenden Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein. Mailadresse: dte@pcae.de 4H-BSPHS, Brettsperrholzscheibe Wir bestellen 4H-BSPHS, Brettsperrholzscheibe, für EUR 490 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause 4H-BSPHP, Brettsperrholzplatte Wir bestellen 4H-BSPHP, Brettsperrholzplatte, für EUR 490 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause Wir bestellen 4H-BSPH-P/S, Brettsperrholzplatte und -scheibe, für EUR 780 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause
