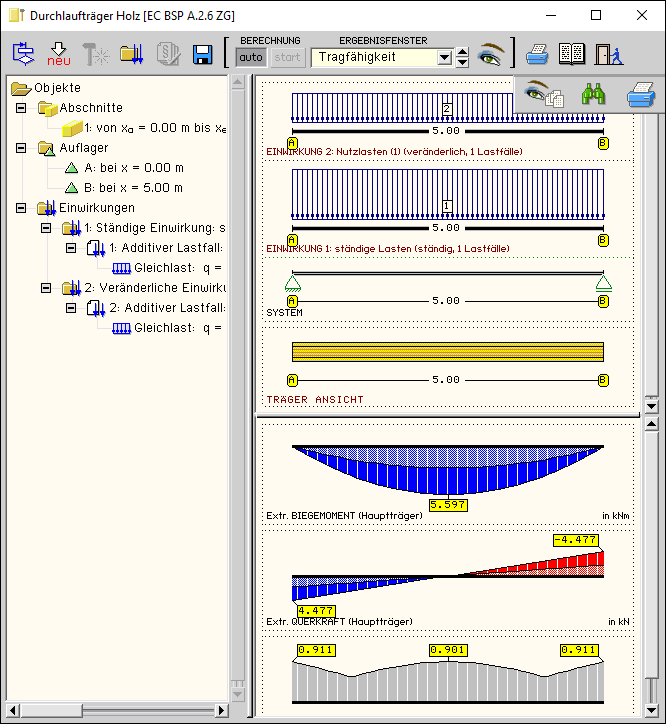

Detailinformationen Systembeschreibung .............. Belastung .............................. Berechnung ........................... Verbindungsmittel .................. Handbuch ................................ Dltr. Stahl/Holz-Verstärkung .... Stahlbetondurchlaufträger ....... Stahldurchlaufträger ............... Kontakt .................................... Infos auf dieser Seite ... als pdf  Eingabeoberfläche ................ Stichwortverzeichnis ............. Druckdokumente .................. Literatur ............................... Das Programm 4H-DULAH, Holzdurchlaufträger mit zusammengesetzten Querschnitten, dient zur Berechnung der Trag- und Gebrauchsfähigkeit entspr. der Holzbaunorm DIN 1052, Ausgabe 12/2008, und besitzt folgende Leistungsmerkmale: der Träger kann als zusammengesetzter Holzquerschnitt aus Holz oder Holzwerkstoffen ausgeführt werden folgende Querschnittstypen können berechnet werden: Rechteck 1-fach Rechteck 2-fach Rechteck 3-fach T-Querschnitt I-Querschnitt O-Querschnitt die Einzelquerschnitte können geklebt oder nachgiebig verbunden werden nachgiebig verbundene Querschnitte werden nach dem Verfahren gemäß DIN 1052:2008, 8.6.2, berechnet der Träger kann über ein oder mehrere Felder laufen Nadelvollholz, Laubholz oder Brettschichtholz, OSB, Gipskarton, Spanplatte, Sperrholz, Faserplatte beliebige Lagerungsbedingungen Momentengelenke oder Momentenfedern Linienlasten (Eigengewicht, Linienlast oder Temperatur als beliebige Lastfiguren) Punktlasten: Kraft, Moment, Verschiebung oder Verdrehung (nicht bei nachgiebig verbundenen Querschnitten) Aufdoppelungen (Rechteckquerschnitt 2-fach) können bereichsweise berücksichtigt werden als Verbindungsmittel stehen zur Auswahl   Klebeverbindung SPAX Senkkopf Teilgewinde SPAX Tellerkopf Teilgewinde SPAX Senkkopf Vollgewinde ASSY-plus VG Zylinderkopf ASSY-plus VG Senkfrästaschenkopf Stabdübel Sondernägel Bolzen Nägel Klammern Scheibendübel C1 ... C5 ... C10 Passbolzen Gewindestangen Ringdübel A1 Berechnung der Dübeltragfähigkeit n. DIN 1052, Ausgabe 12/2008, Anhang G.2, genaueres Berechnungsverfahren Berücksichtigung des "Einhängeeffektes" n. DIN 1052, Ausgabe 12/2008, 12.3 (8) mehrreihige Anordnung von Verbindungsmitteln Nachweis im Grenzzustand der Tragfähigkeit mit wahlweiser Berücksichtigung des Knickens des Druckgurtes ... der Gebrauchsfähigkeit in der seltenen und der quasiständigen Situation Nachweis des Stegbeulens nach DIN 1052, Ausgabe 12/2008, 10.5 ... der Klebefuge nach DIN 1052, Ausgabe 12/2008, 10.5.1 Systembeschreibung ............................   globale Einstellungen ............ Stabeigenschaften ............... Lager und Gelenke ............... Objekte auswählen ............... Objekte bearbeiten ............... Monitordarstellung ................ Ausgabeliste ........................ Belastung .............................................   Begriffsdefinition .................. Linienbelastung .................... Punktbelastung .................... Berechnung ..........................................   Berechnungsverfahren .......... Nachweise ........................... Verbindungsmittel ................................   Ringdübel ............................ Scheibendübel ..................... stiftförmige Verbindungsmittel Ausziehwiderstand ............... Der Umfang der Ausgabedokumente kann vom Anwender bestimmt werden. Die folgenden Beispielausgaben umfassen i.d.R. den gesamt möglichen Umfang. Anmerkung zu den Berechnungsbeispielen in der Literatur: Nahezu alle in der Literatur vorgestellten Beispielrechnungen sind entweder von der Dokumentation der verwendeten Parameter unvollständig oder anderweitig fehlerbehaftet.   [2], S. 48 breiter I-Querschnitt - ein Feld .................................... [10], S. 44 einfachsymmetrischer I-Querschnitt - ein Feld ............ [10], S. 48 I-Querschnitt - durchlaufender Steg, ein Feld ................. [11], A 2.3 T-Querschnitt - ein Feld .............................................. [11], A 2.6 O-Querschnitt - durchlaufende Stege, ein Feld .............. [11], A 2.7 I-Querschnitt - durchlaufender Steg, zwei Felder ........... [12], S. 182 I-Querschnitt - ein Feld ............................................... [12], S. 188 I-Querschnitt - durchlaufender Steg, ein Feld ................. [12], S. 196 O-Querschnitt - durchlaufende Stege, ein Feld .............. [12], S. 204 I-Querschnitt - durchlaufender Steg, ein Feld ................. [12], S. 213 O-Querschnitt - durchlaufende Stege, ein Feld .............. [12], S. 222 I-Querschnitt - ein Feld ................................................ [12], S. 229 I-Querschnitt - durchlaufender Steg, ein Feld ................. [12], S. 238 O-Querschnitt - durchlaufende Stege, ein Feld .............. [12], S. 247 Rechteck 2-fach - ein Feld .......................................... [12], S. 253 Rechteck 3-fach - ein Feld .......................................... [12], S. 259 Rechteck - ein Feld ..................................................... [1] DIN 1052 (12.08) [2] Erläuterungen zu DIN 1052: 2004-08, Deutsche Gesellschaft für Holzforschung, Bruderverlag [3] DIN 1052, Praxishandbuch Holzbau, 1. Auflage, Beuth Verlag [4] Fermacell, Zulassung Z-9.1-434 [5] Steck: 100 Holzbau-Beispiele nach DIN 1052:2004, Werner Verlag [6] Tino Schatz: Diagramme zur Auswertung der Johansen-Formeln für einschnittige Holz- bzw. Holzwerkstoff-Verbindungen, Bautechnik 86 (2009), Heft 4 [7] Karin Lißner, Wolfgang Rug, Dieter Steinmetz: DIN 1052:2004 - Neue Grundlagen für Entwurf, Berechnung und Bemessung von Holzbauwerken, Bautechnik 85 (2008), Heft 11 [8] Schneider Bautabellen, 17. Auflage, Werner Verlag [9] Hans Joachim Blaß, Karlsruhe, Ireneusz Bejtka, Karlsruhe: Selbstbohrende Holzschrauben und ihre Anwendungsmöglichkeiten, Homepage Fa. Spax International GmbH & Co. KG [10] Prof. Ralf-W. Boddenberg, Vorlesung Holzbau II nach DIN 1052:2008-12, Uni Wismar [11] Prof. C. Scheer, Dr. M. Peter, S. Stöhr: Holzbau Taschenbuch, 10. Auflage, Ernst & Sohn [12] V. Krämer: Für den Holzbau, Aufgaben und Lösungen nach DIN 1052, Bruderverlag
