| es können Stützwände mit senkrechter oder geneigter Rückwand erzeugt werden |
|
|
|
| die Sporne können gerade oder gevoutet sein |
|
|
|
|
Krag- oder Schleppplatten können ersatzweise als Einzellast mit Einzelmoment an der Stützwand
abgebildet werden |
|
|
|
|
|
|
|
|

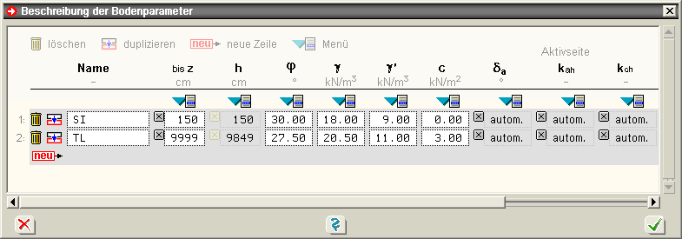

| der Boden kann beliebig geschichtet sein |
|
|
|
die Parameter zur Erddruckermittlung auf Aktiv- und Passivseite können automatisch bestimmt oder
vorgegeben werden |
|
|
|
| der Einfluss des Grundwassers kann ebenfalls berücksichtigt werden |
|
|
|
zur Definition einer gebrochenen Geländeoberfläche auf der Erdseite können eine konstante Neigung oder
Bermen definiert werden |
|
|
|
| vor der Wand kann abfallendes Gelände durch Vorgabe eines Winkels berücksichtigt werden |
|
|
|
|
|
|
| Belastung |
 |
|
|

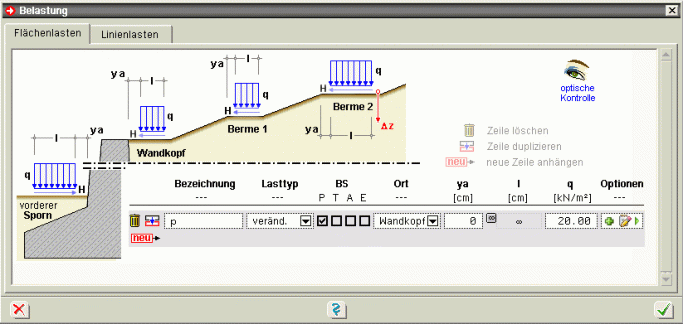

| als Lasten können Flächenlasten auf der Erdseite oder Linienlasten, die
direkt an der aufgehenden Wand angreifen, vorgegeben werden |
|
|
|
| optional können für alle Flächenlasten die Parameter zur Erddruckermittlung eingestellt werden |
|
|
|
die Flächenlasten müssen nicht auf der Geländeoberkante angreifen,
sondern können auch in einer vorge-
gebenen Tiefe ansetzen. So können
beispielsweise die Lasten aus angrenzenden Fundamenten erfasst werden. |
|
|
|
| die Eingabe einer Horizontalkomponente ist ebenfalls möglich |
|
|
|
|
|
|
|
|

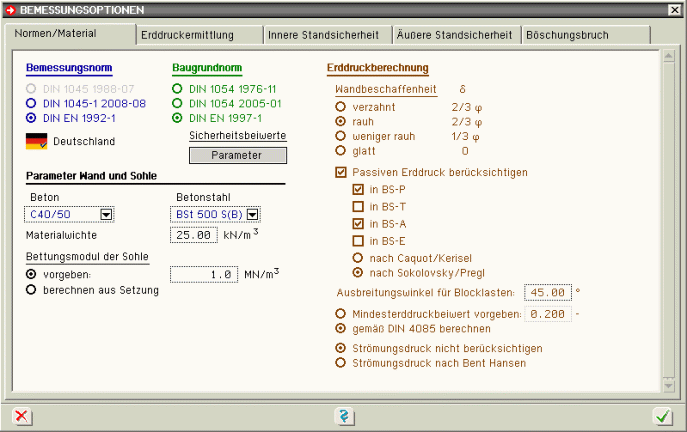

| auf der Erdseite kann der Mindesterddruck berücksichtigt werden |
|
|
|
die Annahme zur Nachgiebigkeit der Wand
kann für innere und äußere Standsicherheit unterschiedlich
gewählt werden |
|
|
|
|
|
| auf der Luftseite kann die Mobilisierung des
Erdwiderstands je nach Nachweis mit einem Faktor gesteuert werden |
|
|
|
| eine Sickerströmung nach Bent Hansen kann berücksichtigt werden |
|
|
|
|
|
|
|
|
|
Die Berechnung der äußeren Standsicherheitsnachweise erfolgt
mit Hilfe
fiktiver lotrechter Gleitflächen, die vom hinteren Spornende ausgehen. |
Der Wandreibungswinkel im Bereich der Auflast wird, sofern
nichts
anderes vorgegeben wird, zu δ = β, im Bereich der
Spornhinterkante
zu δ = 2/3 φ gesetzt. |
|
 |
|
|
|
| Ist im Eigenschaftsblatt Bemessungsoptionen im Register Tragfähigkeit Boden die Option direkte Bemessung ausgewählt,
werden bei Berechnung nach DIN EN 1997-1:2014-03 mit DIN 1054:2021-04
im entsprechenden Abschnitten 6.4 und 6.5 die Nachweise zur äußeren
Standsicherheit von Flächengründungen geführt. |
|
|

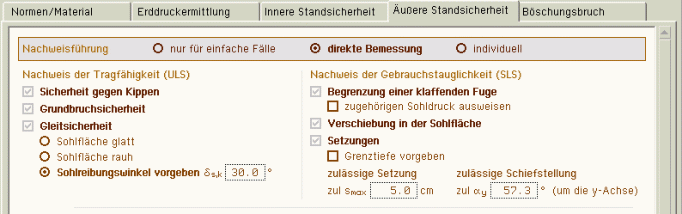

| Tragfähigkeitsnachweise (ULS, Grenzzustand der Tragfähigkeit) |
|
|
 |
| Sicherheit gegen Kippen (Grenzzustand EQU) |
|
|
|
|
|
|
|
|
|
| Gebrauchstauglichkeitsnachweise (SLS, Grenzzustand der Gebrauchstauglichkeit) |
|
|
|
|
|
| Durch Wahl der Option für
Vorbemessung oder einfache Fälle wird das Verfahren nach Abschnitt A
6.10 unter der Bezeichnung Vereinfachter
Nachweis in Regelfällen im Grenzzustand (GEO-2) geführt. |
| Dabei handelt es sich um einen vereinfachten Nachweis auf
tabellarischer Basis, der die "direkten" Nachweise Grundbruch, Gleiten
und Setzungsermittlung ersetzt. |
| Der Kippnachweis und der Nachweis der zulässigen Lage der
Sohldruckresultierenden werden auch hier geführt. |
Liegen einfache und überschaubare Bodenverhältnisse vor und sind
alle weiteren Voraussetzungen erfüllt, hat dies
für den Anwender den
Vorteil, dass auf weitere Angaben zu den Bodenkennwerten verzichtet
werden kann. |
|
 |
Die direkte Nachweisführung liefert aber
i.d.R. die wirtschaftlicheren Ergebnisse. |
|
|
|
| Bei Wahl der dritten Option individuell können vom Anwender gezielt nur bestimmte Nachweise oder auch das
vereinfachtes Verfahren und direkte Nachweise gleichzeitig geführt werden. |
| So könnte z.B. der Nachweis für einfache Fälle geführt werden und
zusätzlich der Gleitsicherheitsnachweis. |
|
| Unterschiede bei Berechnung nach DIN 1054:2005 |
|
| Im Gegensatz zur Berechnung nach EC 7 ergeben sich folgende Unterschiede |
|
|
|
der Nachweis zur Begrenzung einer klaffenden Fuge ist geteilt in einen Tragfähigkeitsnachweis
(zulässige Ausmitte der Sohldruckresultierenden unter Gesamtlast) und einen Gebrauchstauglich-
keitsnachweis (zulässige Ausmitte der Sohldruckresultierenden unter ständigen Lasten). |
In der Vorgehensweise gibt es aber keine Unterschiede; so wird auch der
Tragfähigkeitsnachweis
n. DIN 1054:2005 mit charakteristischen Schnittgrößen geführt. |
|
|
|
| der Nachweis gegen Verschiebung in der Sohlfläche entfällt |
|
|
|
| der vereinfachte
Nachweis in Regelfällen wird auf charakteristischer Basis geführt |
|
|
|
| die Klassifikation der Bemessungssituationen erfolgt noch mit LF
1, LF 2 und LF 3, während nach EC 7 hierfür die Bezeichnungen BS-P,
BS-T, BS-A und BS-E verwendet werden. |
| Dabei ist der einzige Unterschied, dass mit BS-E die Erdbebensituation
als separate außergewöhnliche Situation behandelt wird (nach DIN
1054:2005 als LF 3 behandelt). |
|
|
|
|
|
| Erdwiderstand |
| Der Erdwiderstand wird nach DIN EN 1997-1:2014-03 mit DIN
1054:2021-04 ermittelt. |
Dabei werden gekrümmte Gleitflächen angenommen und der
Wandreibungswinkel wird auf der sicheren Seite
liegend mit δ = 0 angenommen. |
| Eventuell vorhandene Kohäsion wird vernachlässigt. |
| Unter Berücksichtigung eines vom Anwender zu bestimmenden
Mobilisierungsfaktors wird der Erddruck dann als Einwirkung entgegen
der Horizontalkraft bei den Nachweisen berücksichtigt, wobei
sichergestellt wird, dass der Erdwiderstand nicht größer als die
vorhandene charakteristische Horizontalkraft angesetzt wird. |
|
|
| Ersatzfläche
zur Berücksichtigung außermittiger Belastung |
In den Nachweisen der Grundbruchsicherheit, des aufnehmbaren
Sohldrucks in einfachen Fällen (Regelfall-
bemessung) und der
Gleitsicherheit wird die Außermittigkeit der Last rechnerisch dadurch
erfasst, dass die Gründungsfläche durch eine reduzierte Fläche ersetzt wird. |
Diese Ersatzfläche entspricht der Teilfläche der Gründung, bei der
die Resultierende der vertikalen,
charakteristischen Last im Schwerpunkt liegt. |
| Bei einer rechteckigen Gründungsfläche ergibt sich die Ersatzfläche zu |
|
|
|
|
|
|
|

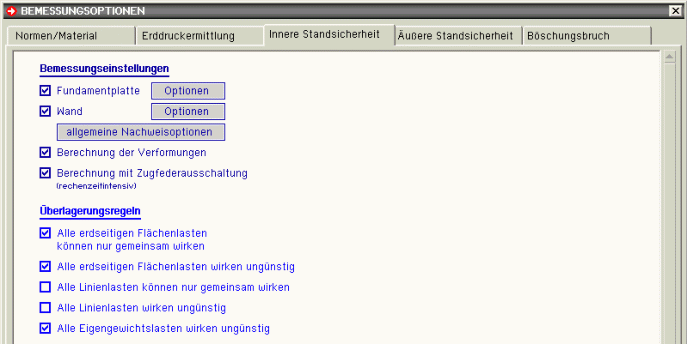

| Zur Berechnung der inneren Standsicherheit dient ein leistungsfähiges
Stabwerksprogramm, so dass auch schlanke Konstruktionen, bei denen die
Systemsteifigkeit einen Einfluss hat, berechnet werden können. |
| Die Berechnung erfolgt mittels einer elastischen Bettung des
Fundamentbalkens. |
| Die nichtlineare Berechnung mit Zugfederausschaltung ist ebenfalls
möglich, so dass auch klaffende Fugen ermittelt werden. |
Im Berechnungsmodell wird die Erddrucklast direkt auf Wand und
Fundament-
balken aufgesetzt. |
Die Berechnungsergebnisse werden als Linienergebnisse an allen
System-
schnitten dargestellt. |
|
 |
|
|
|
| Folgende Nachweise können geführt werden, wobei die
Bemessungsparameter für Fundament und Wand getrennt eingegeben
werden können |
|
|
|
|
|
 |
|
| Normen Stahlbetonbemessung |
|
|
|
|
DIN EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und
Spannbetontragwerken-
Teil 1-1: Allgemeine Bemessungsregeln für den Hochbau;
Deutsche Fassung EN 1992-1-1:2004 + AC:2010, Januar 2011 |
|
|
|
| DIN EN 1992-1-1/NA: Nationaler Anhang - National festgelegte Parameter -
Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken
- Teil 1-1: Allgemeine Bemessungsregeln für den Hochbau, April 2013 |
|
|
|
DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton, Teil 1: Bemessung
und Konstruktion,
August 2008 |
|
|
|
| DIN 1045: Beton und Stahlbeton, Bemessung und Ausführung, Juli 1988 |
|
|
|
|
|
|
| Normen Standsicherheit |
|
|
|
|
DIN EN 1997-1, Eurocode 7: Entwurf, Berechnung und Bemessung in
der Geotechnik - Teil 1: Allgemeine
Regeln; Deutsche Fassung EN 1997-1:2004
+ AC:2009, März 2014 |
|
|
|
DIN EN 1997-1/NA: Nationaler Anhang - National festgelegte Parameter - Eurocode
7: Entwurf, Berechnung
und Bemessung in der Geotechnik - Teil 1: Allgemeine Regeln, Dezember 2010 |
|
|
|
DIN 1054: Baugrund - Sicherheitsnachweise im Erd- und Grundbau - Ergänzende
Regeln zu DIN EN 1997-1,
April 2021 |
|
|
|
| DIN 1054: Baugrund - Sicherheitsnachweise im Erd- und Grundbau - Ergänzende
Regeln zu DIN EN 1997-1, Dezember 2010 |
|
|
|
| DIN 1054: Baugrund; Sicherheitsnachweise im Erd- und Grundbau, Januar 2005 |
|
|
|
| DIN 1054: Baugrund, Zulässige Belastung des Baugrunds, November 1976 |
|
|
|
| DIN 4017: Baugrund, Berechnung des Grundbruchwiderstands von Flächengründungen, Februar 2026 |
|
|
|
| DIN 4017: Baugrund, Berechnung des Grundbruchwiderstands von Flächengründungen,
März 2006 |
|
|
|
DIN 4017 Teil 1: Baugrund, Grundbruchberechnung
von lotrecht, mittig belasteten Flachgründungen,
August 1979 |
|
|
|
DIN 4017 Teil 2: Baugrund, Grundbruchberechnung
von schräg und außermittig belasteten Flachgründungen,
August 1979 |
|
|
|
| DIN 4019 Teil 1: Baugrund - Setzungsberechnungen, Januar 2014 |
|
|
|
| DIN 4019 Teil 1: Baugrund, Setzungsberechnungen
bei lotrechter, mittiger Belastung, April 1979 |
|
|
|
DIN 4019 Teil 2: Baugrund, Setzungsberechnungen
bei schräg und außermittig wirkender Belastung,
Februar 1981 |
|
|
|
| DIN 4085: Baugrund, Berechnung des Erddrucks, Oktober 2017 |
|
|
|
| DIN 4085: Baugrund, Berechnung des Erddrucks, Mai 2011 |
|
|
|
| DIN 4085, Berechnung des Erddrucks, Februar 1987 |
|
|
|
|
|
|
| Veröffentlichungen Innere Standsicherheit (Stahlbetonbemessung) |
|
|
|
|
| DAfStb Heft 600: Erläuterungen zu DIN EN 1992-1-1 und DIN EN 1992-1-1/NA
(Eurocode 2), Beuth, 2012 |
|
|
|
| Deutscher Betonverein: Beispiele zur Bemessung nach Eurocode 2, Band 1, Ernst
& Sohn, 1. Aufl. 2011 |
|
|
|
| DAfStb Heft 525: Erläuterungen zu DIN 1045-1, Beuth, 2003 |
|
|
|
| Deutscher Betonverein: Beispiele zur Bemessung
nach DIN 1045-1, Band 1, Ernst & Sohn, 2001 |
|
|
|
Zilch, K.; Rogge, A.: Bemessung von Stahlbeton-
und Spannbetonbauteilen im Brücken und Hochbau,
BK 2004, T.2, Ernst & Sohn |
|
|
|
|
|
|
| Veröffentlichungen Äußere Standsicherheit |
|
|
|
|
| Dörken, Dehne, Kliesch: Grundbau in Beispielen, Teil 1+2, 7. Auflage, Reguvis,
2021 |
|
|
|
| Hettler, A. und Kurrer, K.-E.: Erddruck, Ernst & Sohn, 2019 |
|
|
|
| Hettler A., Triantafyllidis T., Weißenbach A.: Baugruben, 3. Auflage, Ernst & Sohn, 2018 |
|
|
|
| Ziegler, M.: Geotechnische Nachweise nach DIN 1054, Ernst & Sohn, 2004 |
|
|
|
Lang, Huder, Amann: Das Verhalten von Böden
und Fels und die wichtigsten grundbaulichen Konzepte,
6. Auflage, 1996 |
|
|
|
| Simmer, K.: Grundbau 1, 19. Auflage, B. G. Teubner, 1994 |
|
|
|
Pregl, O. und Kristöfl, R.: Beiwerte für
den passiven Erddruck und der Tragfähigkeit
von Flachgründungen. Mitteilungen des Instituts
für Geotechnik und Verkehrsbau der Universität
für Bodenkultur Wien, Reihe
Geotechnik H. 8, Wien 1983 |
|
|
|
Pregl, O. und Talmann, W.: Tafeln zur Berechnung
des passiven Erddruckes und der Tragfähigkeit
von Flachgründungen. Mitteilungen des Instituts
für Geotechnik und Verkehrsbau der Universität
für Bodenkultur
Wien, Reihe Geotechnik H. 6, Wien 1978 |
|
|
|
| Spundwand-Handbuch Berechnung, HSP Hoesch Spundwand und Profil GmbH, 1977 |
|
|
|
| Sherif, G.; König, G.: Platten und Balken
auf nachgiebigem Baugrund, Springer, 1975 |
|
|
|
| Kany, M.: Berechnung von Flächengründungen,
Verlag von Wilhelm Ernst & Sohn, 2. Aufl. 1974 |
|
|
|
| Caquot, A., und Kérisel, J.: Tables de
butée et de poussée, Gauthiers-Villars,
Paris / Brüssel / Montreal 1973 |
|
|
|
Caquot, A., und Kérisel, J.: Tables de
butée et de poussée, Gauthiers-Villars,
Paris 1948.
Vgl.: Grundbau – Taschenbuch
Band 1, 1. Aufl. 1955 S. 65/72 und 2. Aufl. 1966,
S. 277 / 89 |
|
|
|
| Müller Breslau, H.: Erddruck auf Stützmauern, Verlag Kröner, 1906 |
|
|
|
|
|
|
