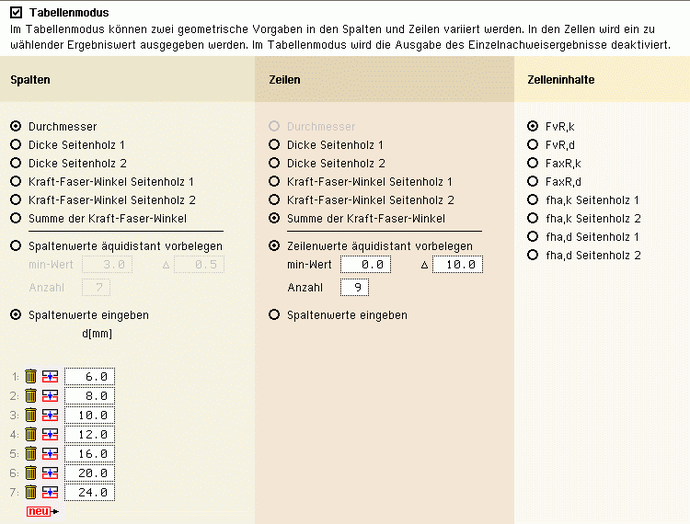

| Im dritten Registerblatt wird umgeschaltet
zwischen Tabellen- und Einzelnachweismodus. |
| Für den Tabellenmodus werden die erforderlichen
Einstellungen vorgenommen. |
|
|
| |
 |
|
| Bild vergrößern |
 |
|
|
|
| Ist der Tabellenmodus deaktiviert, wird
ein Einzelnachweis für die in den ersten beiden Registerblättern
vorgenommenen Angaben geführt. |
| Der Umfang der ausgegebenen Daten wird in
den Druckeinstellungen
festgelegt. |
|
 |
|
|
| Im Tabellenmodus wird eine Tabelle mit Tragfähigkeitswerten
Fv,Rk oder Fv,Rd oder Lochleibungsspannungen
fha,k oder fha,d erstellt. |
| Formatierungsangaben zur Tabelle werden
in den Druckeinstellungen vorgenommen. |
|
 |
|
|
 |
|
Die erste und die zweite Spalte im Registerblatt
enthalten Angaben über die Parameter, die in den Tabellenspalten
bzw. -zeilen stehen. |
|
| In den Spalten können verschiedene
Parameter variiert werden. |
|
 |
|
|
| Die Spaltenwerte können einzeln
oder äquidistant vorbelegt werden. |
| Bei äquidistanter Belegung werden
ein min-Wert, ein Schrittweitenwert Δ und
die Anzahl der Spaltenwerte vorgegeben. |
Bei den hier eingegebenen Parametern
werden beispielsweise Spalten
mit den Werten: 0,
15, 30, 45, 60, 75 und 90 erzeugt. |
|
 |
|
|
| Alternativ können die Spaltenwerte
einzeln eingegeben werden. |
| Bei manchen Verbindungsmitteln wie
z.B. Nägeln oder Bolzen ist die Eingabe eines
zweiten Parameters erforderlich, der dann in der
zweiten Parameterspalte eingegeben wird. |
| Im Beispiel rechts wird zusätzlich
zum Bolzendurchmesser der Durchmesser der Unterlegscheibe
eingegeben. |
|
| Funktionen
innerhalb der Tabellenbearbeitung |
 |
... löscht
eine Zeile |
 |
... kopiert die
Tabellenzeile |
 |
... erzeugt eine
neue Zeile |
|
|
 |
|
|
In der dritten Spalte wird festgelegt,
welche Ergebniswerte in den Zellen
der Tabelle ausgegeben werden: |
|
| Fv,Rk |
charakteristische Schertragfähigkeit |
| Fv,Rd |
Bemessungswert der Schertragfähigkeit |
| Fax,Rk |
charakteristischer Ausziehwiderstand |
| Fax,Rd |
Bemessungswert des Ausziehwiderstandes |
| fha,k |
charakteristische Lochleibungsspannung |
| fha,d |
Bemessungswert der Lochleibungsspannung |
|
|
 |
|
|
|
|
| zur Hauptseite 4H-HVMT, Verbindungsmittel |
 |
 |
|
|
