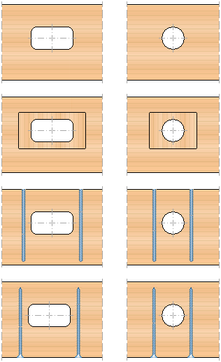

Das Programm 4H-HTDB dient zum Nachweis von Durchbrüchen in Holzträgern. Eine beliebige Anzahl von Lastkombinationen kann untersucht werden. Die nachzuweisenden Schnittgrößenkombinationen können aus den Stabwerksprogrammen 4H-FRAP, Räumliche Stabtragwerke, und 4H-NISI, Ebene Stabtragwerke, übernommen werden. Folgende Durchbruchformen können berechnet werden Trägeröffnung rechteckig Trägeröffnung kreisförmig Die Trägeröffnungen können verstärkt werden durch seitlich aufgeleimte Laschen eingeklebte Gewinde- oder Betonstahlstäbe Vollgewindeschrauben Folgende Materialien können verwendet werden Nadelholz Laubholz Brettschichtholz nach EC Brettschichtholz nach DIN Folgende Nachweise können geführt werden Querzugspannungen am unverstärkten Durchbruch gemäß /41/, NCI NA.6.7 und 6.8 Biegespannung am Durchbruch Schubspannung am reduzierten Querschnitt

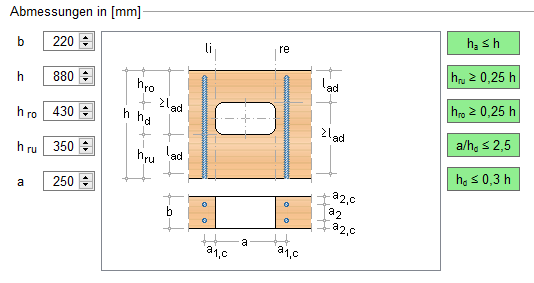

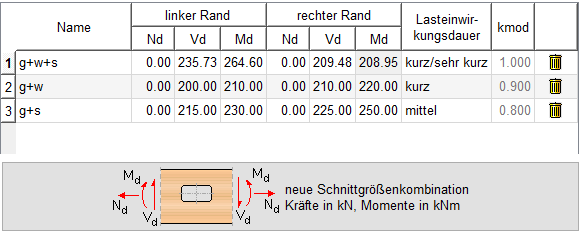

Alle Eingaben, Funktionen und Ergebnisdarstellungen erfolgen im Haupteingabefenster. Links befinden sich drei Register, in denen allgemeine Systemangaben, eventuelle Verstärkungen und die Bemessungsschnittgrößen eingegeben werden. Rechts oben erscheint die Trägeransicht in maßstäblicher Darstellung. Rechts unten werden die Ausnutzungen der aktivierten Nachweise nach erfolgter Berechnung angezeigt. Bild vergrößern Buttonleiste Standardmäßig befindet sich am oberen Bildschirmrand die Buttonleiste für die Hauptfunktionen des Programms. Mit der geriffelten Grifffläche am rechten Rand kann die Buttonleiste mit der linken Maustaste "gegriffen" und an anderer Stelle im Eingabefenster platziert werden. Hinter den Buttons liegen folgende Funktionen in der Schalterstellung an wird nach jeder Eingabeänderung in der Bildschirmmaske automatisch eine Berechnung durchgeführt in der Schalterstellung aus muss die Berechnung vom Benutzer durch Klicken des Abacus-Buttons gestartet werden über den Abacus wird die Berechnung durchgeführt. Die Resultate erscheinen unten im Ergebnisfenster. ruft den Dialog zur Wahl des nationalen Anhangs auf startet den Dialog zum Import der Schnittgrößen aus den Stabwerksprogrammen ruft den Dialog für die Bildschirm- und Druckeinstellungen auf ruft die Druckvorschau auf ruft den Druckdialog auf sichert alle Eingaben ruft die Hilfefunktion auf verlässt das Programm Darstellung des Registerblatts s. oben Bauteiltyp Wie nebenstehend dargestellt können zwei Bauteiltypen gewählt werden. Beide Typen können mit drei Ausführungsformen von Verstärkungen versehen werden. Nutzungsklasse Die Auswahl der Nutzungsklasse erfolgt über die entsprechenden Optionsbuttons. Gemäß DIN EN 1995-1-1/NA:2013-08, NCI Zu 6.5.1 (NA.3), darf die Nutzungsklasse 3 nur auf verstärkte Querschnitte angewandt werden. Holzart Über die Optionsknöpfe und die Listbox werden Holzart und -güte für Balkentragwerke gewählt. Die Biegefestigkeit kann gemäß DIN EN 1995-1-1:2010-12, 3.2 (3), mit dem Faktor kh erhöht werden. Abmessungen Neben den Eingabefeldern mit den Bauteilabmessungen erscheint eine Skizze, in der die Maße bezeichnet sind. Sofort nach Eingabe der Maße wird der Plot mit der maßstäblichen Bauteildarstellung (oben rechts im Eingabefenster) aktualisiert. b ist für alle Bauteiltypen die Querschnittsbreite. In den Boxen rechts neben der Skizze werden die Geometriebedingungen gemäß /41/, NCI NA.6.7 (NA.1) bzw. NCI NA.6.8.4 (NA.1), angezeigt. Eingehaltene Bedingungen werden durch einen grünen Boxenhintergrund markiert, ungültige durch einen roten. Die Verstärkung an sich wird durch den Optionsbutton oben links aktiviert und der eigentlich V-Typ über weitere O-Buttons gewählt. aufgeleimte Laschen Bei einer Verstärkung durch aufgeleimte Laschen kann zwischen Nadelholz, Brettschichtholz, Sperrholz und freiem Material gewählt werden. Länge und Dicke der Laschen müssen vorgegeben werden. Gemäß DIN EN 1995-1-1/NA:2013-08, NCI NA.6.8.4, (NA.7), ist folgende Bedingung einzuhalten Das Programm überprüft die Bedingung während der Bearbeitung und lässt für ar nur die Eingabe gültiger Werte zu. eingeklebte Stahlstäbe Als eingeklebte Stahlstäbe stehen Gewindestahl und Betonstahl zur Auswahl. Durchmesser und Länge (im Bild von unten gemessen) müssen eingegeben werden. Das Eingabefeld für die Anzahl sperrt automatisch unzulässige Werte. Die Anzahl wird durch die Querschnittsbreite begrenzt. Vollgewindeschrauben Vollgewindeschrauben der Hersteller Würth und SPAX stehen zur Auswahl. In den Listboxen sind nur in Abhängigkeit von der Geometrie zulässige Durchmesser und Längen auswählbar. In die Tabelle werden die Bemessungsschnittgrößen für den linken und rechten Rand des Durchbruchs eingetragen. Über den Mülleimerbutton können einzelne Zeilen gelöscht werden. Durch Klicken des Buttons mit der Vorzeichendefinition wird eine neue Eingabezeile hinten an die Tabelle angefügt. Schnittgrößenimport Über die Optionsbuttons werden die Einstellungen für den Schnittgrößenimport gesetzt. Neben den Schnittgrößen können Materialgüten und Balkenabmessungen übernommen werden. Mit den Checkboxen können die zu führenden Nachweise aktiviert werden. Der Nachweis der Querzugspannungen wird immer geführt und ist nicht deaktivierbar.

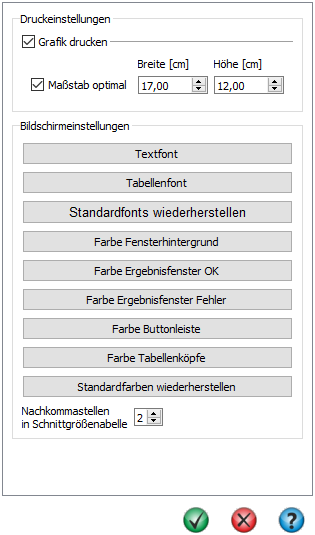

Ein Klick auf den Optionsbutton öffnet den Dialog für die Bildschirm- und Druckeinstellungen. Über den Button Grafik drucken wird dem Druckprotokoll ein maßstäblicher Plot hinzugefügt, dessen Größe festgelegt werden kann. Über die Option Maßstab optimal wird die Grafik so erstellt, dass der zur Verfügung gestellte Platz voll ausgenutzt wird; ansonsten wird automatisch ein gebräuchlicher Maßstab gewählt. Typ und Größe der Bildschirmfonts für Tabellen und die übrigen Textdarstellungen können benutzerseits modifiziert werden. Ein Klick auf den Button Standardeinstellungen stellt die Standardfonts wieder her. In gleicher Weise kann der Anwender die Farben der bestehenden Gruppen anpassen bzw. den Standard wieder herstellen.   Die Anzahl der Nachkommastellen der Schnittgrößen in der Schnittgrößentabelle und im Druckprotokoll kann ebenfalls eingestellt werden.

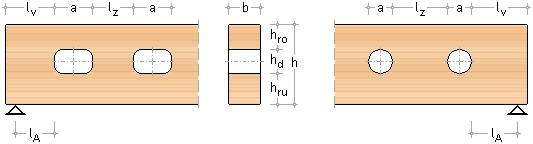

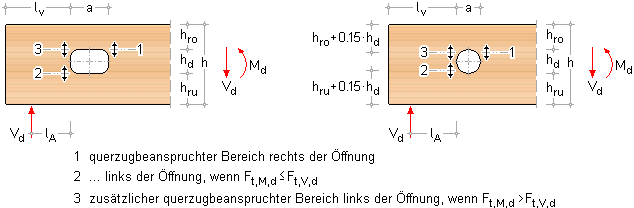

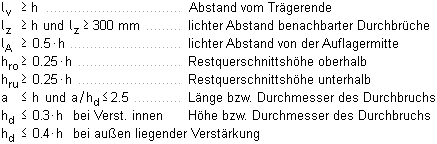

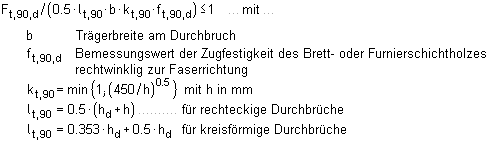

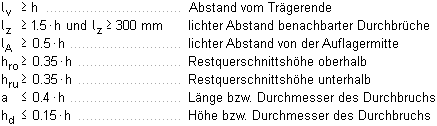

Gemäß /41/, NCI NA.6.7 (NA.1), gelten Trägeröffnungen mit den lichten Maßen d > 50 mm als Durchbrüche. Kleinere Öffnungen sind gemäß (NA.3) wie Querschnittsschwächungen zu behandeln. Für die Ausführung gelten folgende geometrische Randbedingungen Dabei sind gemäß /41/, NCI NA.6.7 (NA.1), folgende Bedingungen zu erfüllen Für die Querzugtragfähigkeit ist folgende Bedingung einzuhalten (NA.63) Die vorhandene Querzugkraft ist wie folgt zu berechnen Bei runden Durchbrüchen darf in Gleichung (NA.67) der Wert von hd mit 0.7 multipliziert werden. Dabei gilt

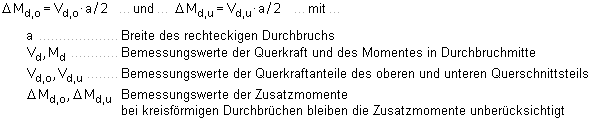

Die erhöhten Biegespannungen im Bereich des Durchbruchs können gemäß /45/, Vorlesung Holzbau III Teil 1, berechnet werden. Hierzu werden zunächst die Biegerandspannungen σm,d,o und σm,d,u am geschwächten Querschnitt in der Mitte des Durchbruchs berechnet. Die Querkräfte für den oberen und unteren Querschnittsteil werden wie folgt aufgeteilt. Die Bemessungsmomente für den oberen und unteren Querschnittsteil werden um jeweils ein Moment ΔMo und ΔMu erhöht.

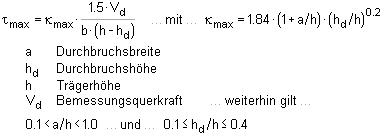

Die Schubspannung am geschwächten Querschnitt wird nach /2/, E 11.4.4 (1) bis (7), nachgewiesen. Für die maximale Schubspannung von Rechteckquerschnitten gilt Bei kreisförmigen Durchbrüchen wird im Programm in gleicher Weise verfahren. Dieses Vorgehen sollte auf der sicheren Seite liegen.

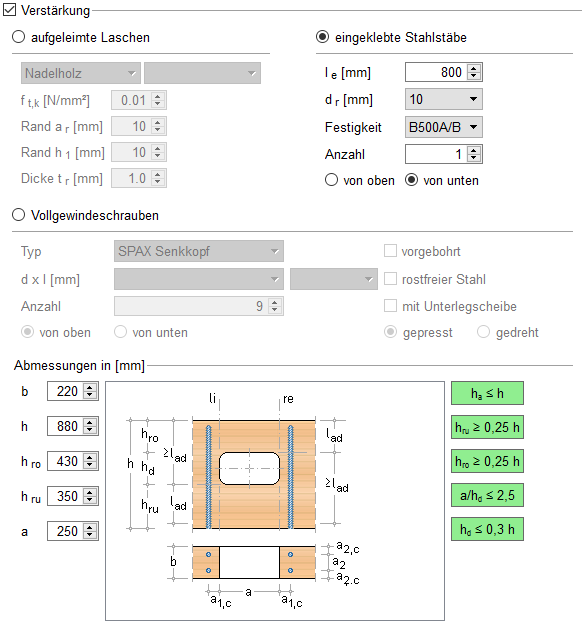

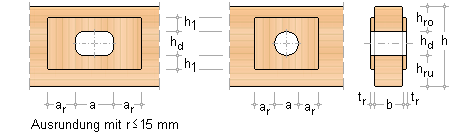

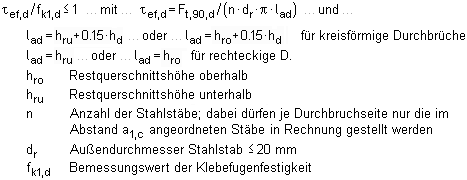

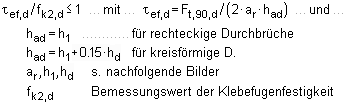

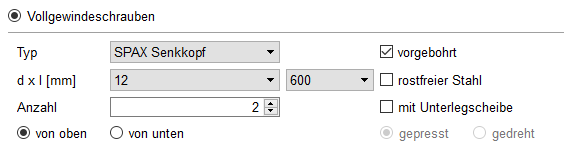

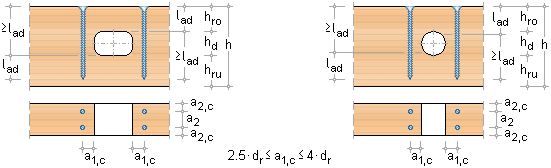

Gemäß /41/, NCI NA 6.8.4 (NA.1), sind Verstärkungen von Trägerdurchbrüchen für eine Zugkraft Ft,90,d nach Gl. (NA.66) zu bemessen. Dabei sind folgende Bedingungen einzuhalten Bei Verstärkung durch eingeklebte Stahlstäbe ist die resultierende Klebefugenspannung τef,d gemäß /41/, NCI NA 6.8.3 (NA.2), wie folgt nachzuweisen Bei Verstärkung durch seitlich aufgeklebte Laschen ist resultierende Klebefugenspannung τef,d gemäß /41/, NCI NA 6.8.4 (NA.5), wie folgt nachzuweisen innen liegende Verstärkung außen liegende Verstärkung   Für die Zugspannung in der aufgeklebten Verstärkung gilt Bei Verstärkung durch Vollgewindeschrauben gilt für die aufnehmbare Axialkraft Rax,d der Schrauben
