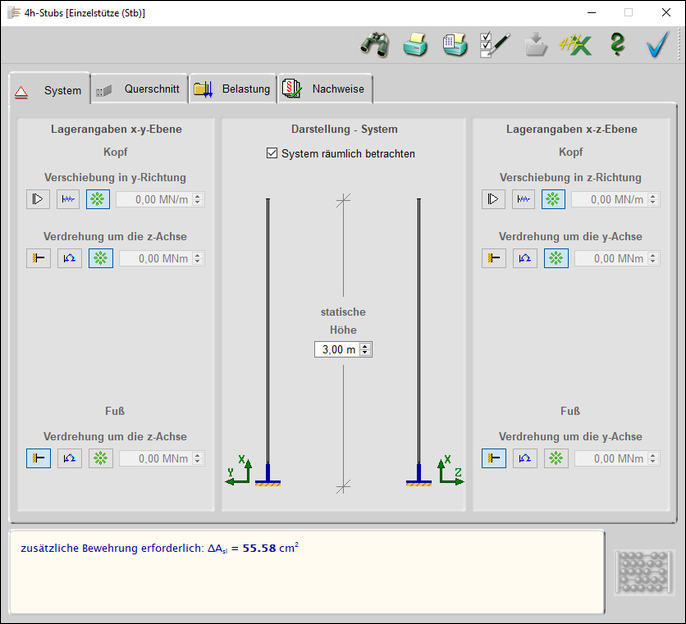

Eingabeoberfläche ................ |
|
|
|
Leistungsumfang .................. |
|
|
|
Druckdokumente ................... |
|
|
|
|
|
Normen / Literatur ................. |
|
|
|
|
|
|
|
Berechnung und Bemessung von eingeschossigen Stahlbetonstützen
unter räumlicher Belastung n. Eurocode 2 |
|
|
Krag-, Pendel- und allgemeine Systeme |
|
|
Stabilitätsnachweis nach Theorie II. Ordnung unter
Berücksichtigung von effektiven Steifigkeiten (Zustand 2) |
|
|
automatische Berücksichtigung von Imperfektionen |
|
|
Heißbemessung nach der Zonenmethode unter Berücksichtigung von
möglichen Einspannungen im Brandfall |
|
|
automatische Schnittgrößenübergabe an das Programm 4H-FUND zur Bemessung eines Einzelfundaments
am Stützenfuß |
|
|
|
Eurocodes und Nationale Anhänge |
|
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
Weiterführende Informationen zum Werkzeug. |
|
|
|
|
|
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
Allgemeines |
|
|
|
Berechnung und Bemessung von eingeschossigen Stahlbetonstützen
unter räumlicher Belastung n. Eurocode 2 |
|
|
Krag-, Pendel- und allgemeine Systeme |
|
|
Stabilitätsnachweis nach Theorie II. Ordnung unter
Berücksichtigung von effektiven Steifigkeiten (Zustand 2) |
|
|
automatische Berücksichtigung von Imperfektionen |
|
|
Heißbemessung nach der Zonenmethode unter Berücksichtigung von
möglichen Einspannungen im Brandfall |
|
|
automatische Schnittgrößenübergabe an das Programm 4H-FUND zur Bemessung eines
Einzelfundaments
am Stützenfuß (4H-FUND ist ein eigenständiges
Programm und nicht Teil von 4H-STUBS) |
|
|
|
|
|
ein Geschoss mit beliebiger fester oder nachgiebiger Lagerung an
Kopf und Fuß der Stütze (Torsion wird
nicht betrachtet) |
|
|
wahlweise räumliche oder ebene Betrachtung |
|
|
|
|
|
Rechteck- oder Kreisquerschnitt |
|
|
Bewehrungsbilder |
|
gleichmäßig über den Umfang verteilt (Kreis- und Rechteckquerschnitt) |
|
|
mit verstärkten Ecken (Rechteckquerschnitt) |
|
|
mit reiner Eckbewehrung (Rechteckquerschnitt) |
|
|
|
|
|
|
|
Eigenlast kann automatisch ermittelt oder als Linienlast
vorgegeben werden |
|
|
Einzellast mit Normal- und Horizontalkraftkomponente (in y- und
z-Richtung) und Biegemoment
(um y-und z-Achse) |
|
|
Linienlasten können konstant, trapezförmig oder linear
veränderlich sein |
|
|
alle Lastbilder können in beliebiger Höhe der Stütze angreifen |
|
|
|
|
|
automatische Bildung von Lastkombinationen nach Eurocode 0 |
|
|
alternierende und sich gegenseitig ausschließende Lastfälle |
|
|
Berücksichtigung von Erdbeben und Sonderlasten |
|
|
|
|
|
Biegebemessung nach Th. I. Ordnung |
|
|
|
Berücksichtigung der Mindestbewehrung für Stützen |
|
|
|
|
|
Knicksicherheitsnachweis nach Th. II. Ordnung |
|
|
|
Berücksichtigung des gerissen Betons (Zustand 2) |
|
|
automatischer Ansatz von Imperfektionen |
|
|
|
|
|
Brandschutz (Heißbemessung) |
|
Nachweis der Stabilität im Brandfall (wie
Knicksicherheitsnachweis) |
|
|
Feuerwiderstandsklasse bis max. R240 |
|
|
Berücksichtigung von möglichen Einspannungen im Brandfall |
|
|
nach der Zonenmethode von EC 2-1-2 |
|
|
|
|
|
|
|
Rissnachweis |
|
freie Eingabe der zulässigen Rissbreite |
|
|
Verfahren der direkten
Berechnung nach EC 2 |
|
|
Mindestbewehrung aus Erstrissbildung (Abfluss der Hydratationswärme) |
|
|
|
|
|
Spannungsnachweis |
|
Begrenzung der zulässigen Bentondruckspannungen |
|
|
Begrenzung der zulässigen Stahlzugspannungen |
|
|
|
|
|
Fundamentbemessung |
|
|
|
wenn das Programm 4H-FUND, Einzel- und
Streifenfundamente (in der Version 2009 oder neuer) installiert ist,
kann für den Stützenfußpunkt die Berechnung und Bemessung eines
Einzelfundaments mit automatischer Lastweiterleitung durchgeführt
werden |
|
|
|
|
|
alle relevanten Annahmen und Parameter werden im Ausdruck
protokolliert |
|
|
Stütze und Querschnitt werden in einer maßstäblichen Darstellung
gezeigt |
|
|
für jeden Nachweis eine Tabelle aller berechneten
Lastkombinationen unter Angabe der
zugehörigen Lastfallfaktoren |
|
|
extremale Werte der relevanten Ergebnisse eines Nachweises als
Liniengrafiken und Tabelle |
|
|
bei jedem Nachweis wird ausgewiesen, an welcher Stelle und für
welche
Lastkombination das maßgebende Bemessungsergebnis ermittelt wurde |
|
|
Zusammenfassung mit allen relevanten Ergebnissen bei
erfolgreicher Nachweisführung (bzw. eine Liste der
Ursachen für die
nicht erfolgreiche Nachweisführung) schließen die Ausgabe ab |
|
|
zur Kontrolle kann über einen Detailnachweispunkt ein
ausführliches Protokoll der Berechnungsergebnisse aller Lastkollektive
einschließlich aller zugehörigen Schnittgrößen an einem Punkt
ausgewiesen werden |
|
|
die Darstellungshöhen der Grafiken in Eingabe- und
Ergebnisprotokoll können individuell eingestellt werden |
|
|
Ausgabeumfang reduzierbar durch Deaktivierung von tabellarischen
oder grafischen Teilen von Eingabe-
und Ergebnisprotokoll |
|
|
|
|
|
|
|
|
das pdf-Dokument enthält eine ausführliche
Systembeschreibung mit Erläuterungen, die den Leser in
die Lage versetzt, System, Belastung und Nachweisführung
nachzuvollziehen und die Berechnung zu prüfen |
Ausgabeumfang
reduzieren/erweitern: Die Systembeschreibung kann vom Benutzer
reduziert werden, indem z.B. Erläuterungen oder bestimmte
Dokumentenbausteine fortgelassen werden. |
|
|
|
|
|
|
|
DIN EN 1990, Eurocode: Grundlagen der Tragwerksplanung; Deutsche
Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Ausgabe Dezember 2010 |
|
|
DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter –
Eurocode: Grundlagen der Tragwerksplanung, Ausgabe Dezember 2010 |
|
|
DIN EN 1990/NA/A1, Nationaler Anhang – National festgelegte Parameter –
Eurocode: Grundlagen der Tragwerksplanung; Änderung A1, Ausgabe August
2012 |
|
|
DIN EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton-
und Spannbetontragwerken -
Teil 1-1: Allgemeine Bemessungsregeln und
Regeln für den Hochbau; Deutsche Fassung EN 1992-1-1:2004 + AC:2010,
Ausgabe Januar 2011 |
|
|
DIN EN 1992-1-1/NA , Nationaler Anhang – National festgelegte Parameter
– Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und
Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln
für den Hochbau, Ausgabe April 2013 |
|
|
DIN EN 1992-1-2, Eurocode 2: Bemessung und Konstruktion von Stahlbeton-
und Spannbetontragwerken -
Teil 1-2: Allgemeine Regeln –
Tragwerksbemessung für den Brandfall; Deutsche Fassung EN 1992-1-2:2004
+ AC:2008, Ausgabe Dezember 2010 |
|
|
DIN EN 1992-1-2/NA, Nationaler Anhang – National festgelegte Parameter
– Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und
Spannbetontragwerken – Teil 1-2: Allgemeine Regeln - Tragwerksbemessung
für den Brandfall, Ausgabe Dezember 2010 |
|
|
K. Zilch, A. Müller, C. Reitmayer: Erweiterte Zonenmethode zur
brandschutztechnischen Bemessung von Stahlbetonstützen, Bauingenieur Band 85,
Ausgabe 2010 |
|
|
|
|
Bestelltext für Ihre e-Mail |
|
Zur Bestellung des Programms 4H-STUBS, Stahlbetoneinzelstütze, fügen Sie bitte den folgenden
Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein.
Mailadresse: dte@pcae.de |
|
Wir bestellen 4H-STUBS, Stahlbetoneinzelstütze, für EUR 290 + MWSt.
mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause |
|
|
|
|
|
|
