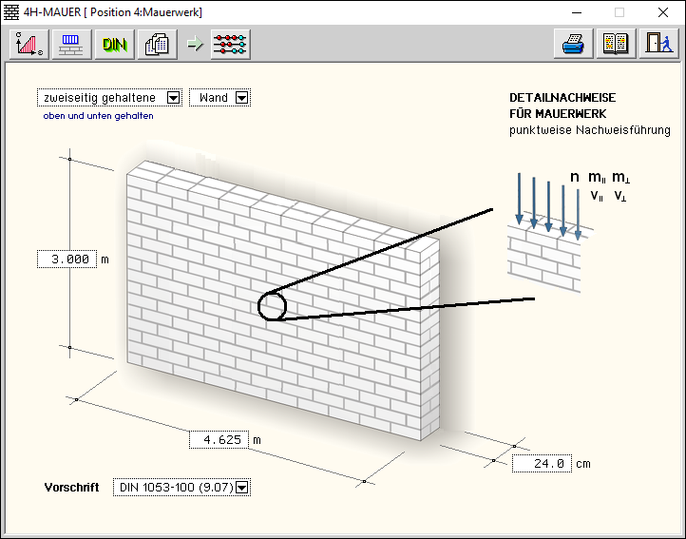

| Das Programm 4H-Mauer führt für die
Bemessungsschnittgrößen eines Detailpunkts eine Mauerwerksbemessung
nach DIN 1053-100 oder DIN EN 1996-1-1 (Eurocode 6) durch. |
| Die Nachweise werden in Abhängigkeit der eingegebenen
Schnittgrößen in Wandlängsrichtung und/oder in Wandquerrichtung
geführt. Bezugsachse der Schnittgrößen ist die Wandmittelachse. |
| Die Eingabe der Mauerwerksfestigkeiten kann als spezifiziertes
Mauerwerk, z.B. KS L, SFK 10, Normalmauermörtel III, typisiertes
Mauerwerk, z.B. Kalksandstein, Hochlochstein, Steinfestigkeitsklasse
10, Mörtelgruppe III oder freies Material mit den bemessungsrelevanten
Parametern fk, EM, fbk, fbz,
fvk0 erfolgen. |
Die Materialsicherheiten im Grenzzustand der Tragfähigkeit
können für die normale Bemessungssituation, für die
außergewöhnliche Bemessungssituation und selbst definiert
mit γM0 und η vorgegeben werden.
Für kurze Wände und Pfeiler ist ein Erhöhungsfaktor
frei vorgebbar. |
|
|
|
|
|
|
|
|
 |
|
|
Sowohl in Wandlängsrichtung als auch in Wandquerrichtung
werden die Ausmitten der eingegebenen charakteristischen Schnittgrößen
ermittelt und überprüft. |
|
|
|
Genaueres Verfahren (Nachweise im Grenzzustand der Tragfähigkeit) |
| |
 |
|
|
|
Der Drucknachweis ist am Wandkopf und am Wandfuß zu führen.
Er erfolgt bei 'vorwiegend biegebeanspruchten Querschnitten' oder
'geschosshohen Wänden' auf die gleiche Weise. Dabei wird bei
Scheibenbeanspruchung die Wandlängsrichtung und bei Plattenbeanspruchung
die Wandquerrichtung betrachtet. |
|
|
|
|
|
Der Knicknachweis ist in halber Geschosshöhe bzw. bei Kellerwänden
in halber Höhe der Erdanschüttung zu führen. Berücksichtigt
(ggf. vom Programm ermittelt) werden die Knicklänge und die zusätzliche
Kriechausmitte. Es wird nur die Wandquerrichtung betrachtet. |
|
|
|
|
|
Der Schubnachweis ist (bei Rechteckquerschnitten) an der Stelle
der maximalen Schubspannung zu führen.
Dabei wird bei Scheibenschub die Wandlängsrichtung und bei Plattenschub
die Wandquerrichtung betrachtet. |
|
|
Die abgeminderte Haftscherfestigkeit fvk0 kann unberücksichtigt
bleiben (z.B. wenn beim Dehnungsnachweis die häufige Bemessungssituation
zugrunde gelegt wurde). |
|
|
|
|
|
Am Wandkopf können Einzellasten über lastverteilende Lagerplatten
in das Mauerwerk eingeleitet werden.
Der Nachweis wird in Wandlängsrichtung und Wandquerrichtung geführt. |
|
|
|
|
Genaueres Verfahren (Nachweis im Grenzzustand der Gebrauchstauglichkeit) |
|
|
|
|
|
Der Dehnungsnachweis ist bei 'Windscheiben' für die seltene
bzw. häufige Bemessungssituation zu führen.
Es wird nur die Wandlängsrichtung betrachtet. |
|
|
|
|
|
|
Bei Kellerwänden darf auf den Belastungsansatz
von Erddruck verzichtet und ein Grenzlastnachweis geführt werden,
wenn die Bedingungen nach Kapitel 10, DIN 1053-100, eingehalten sind.
Der Nachweis ist in halber Höhe der Erdanschüttung oder
unterhalb der Kellerdecke in Wandquerrichtung zu führen. |
|
Sind die Voraussetzungen nicht erfüllt oder kann
dieser Nachweis nicht erbracht werden, sei an dieser Stelle auf das pcae-Programm 4H-Kwand verwiesen, das eine Kellerwand unter Erddruckbelastung bemisst. |
|
|
|
|
|
|
 |
|
| Der Umfang des Druckdokumentes soll
gewährleisten, dass der Leser alle erzielten Ergebnisse
ohne vorherige Kenntnis über das Bauwerk und zusätzliche
Erläuterungen durch den Aufsteller nachvollziehen und bewerten
kann. |
| Das Programm bietet dem Anwender dafür
Möglichkeiten der Feinstellung über Ausgabeoptionen. |
| Die folgenden Beispieldausdrucke zeigen
den komplett möglichen Ausgabeumfang. |
| Die Druckliste enthält auf Wunsch weitere
Elemente, die nützliche Informationen geben. Sie können
durch Aktivierung der entsprechenden Option ausgegeben werden. |
| Die Druckausgabe kann in s/w oder Farbe erfolgen.
Die folgenden pdf-Dokumente sind in Farbe gesetzt und enthalten
i.d.R. den vom Programm bereitgestellten kompletten Ausgabeumfang. |
|
Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG
kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch
individuelle Kopf- und Fußzeilenbereiche enthält. |
|
 |
| Die Bauteile zu den nachfolgend aufgeführten Literaturquellen können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden. |
|
|
|
|
|
Steinigen, Mauerwerk 17/2 ....................................................... |
 |
|
|
|
|
|
Steinigen, Mauerwerk 16/2 ........................................................ |
|
|
|
|
|
|
|
|
|
Porenbeton Bsp. 3.5.2, S. 81 .................................................... |
|
|
|
|
|
|
Porenbeton Bsp. 3.8, S. 156 ..................................................... |
|
|
|
|
|
|
Porenbeton Bsp. 3.10.1, S. 185 ................................................ |
|
|
|
|
|
|
Porenbeton Bsp. 3.10.2, S. 188 ................................................ |
|
|
|
|
|
|
Porenbeton Bsp. 3.10.3, S. 192 ................................................ |
|
|
|
|
|
|
|
|
|
Kalksandstein Bsp. 6, S. 17 ..................................................... |
|
|
|
|
|
|
|
|
|
Purtak, Mauerwerk 17/5, 5.1 ..................................................... |
|
|
|
|
|
|
Purtak, Mauerwerk 17/5, 5.2 ..................................................... |
|
|
|
|
|
|
Purtak, Mauerwerk 17/5, 8.2 ..................................................... |
|
|
|
|
|
|
|
|
|
|
 |
|
|
DIN 1053-100 Mauerwerk - Berechnung auf
Grundlage des semiprobabilistischen Sicherheitskonzepts,
Ausgabe September 2007 |
|
|
DIN 1055-100 Einwirkungen auf Tragwerke
- Grundlagen der Tragwerksplanung, Sicherheitskonzept
und
Bemessungsregeln, Ausgabe März 2001 |
|
|
| DIN EN 1990, Eurocode: Grundlagen der Tragwerksplanung;
Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010,
Deutsches Institut für Normung e.V., Ausgabe Dezember
2010 |
|
|
| DIN EN 1990/NA, Nationaler Anhang - National
festgelegte Parameter - Eurocode: Grundlagen der Tragwerksplanung;
Deutsches Institut für Normung e.V., Ausgabe Dezember
2010 |
|
|
DIN EN 1991-1-1, Eurocode 1: Einwirkungen
auf Tragwerke - Teil 1-1: Allgemeine Einwirkungen auf
Tragwerke - Wichten, Eigengewicht und Nutzlasten im Hochbau;
Deutsche Fassung EN 1991-1-1:2002 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember
2010 |
|
|
DIN EN 1991-1-1/NA, Nationaler Anhang -
National festgelegte Parameter -Eurocode 1: Einwirkungen
auf Tragwerke - Teil 1-1: Allgemeine Einwirkungen auf
Tragwerke - Wichten, Eigengewicht und Nutzlasten im Hochbau;
Deutsches Institut für Normung e.V., Ausgabe Dezember
2010 |
|
|
DIN EN 1996-1-1, Eurocode 6: Bemessung und
Konstruktion von Mauerwerksbauten - Teil 1-1: Allgemeine
Regeln für bewehrtes und unbewehrtes Mauerwerk; Deutsche
Fassung EN 1996-1-1:2005 + A1:2012,
Deutsches Institut für Normung e.V., Ausgabe Februar
2013 |
|
|
| DIN EN 1996-1-1/NA, Nationaler Anhang –
National festgelegte Parameter – Eurocode 6: Bemessung
und Konstruktion von Mauerwerksbauten – Teil 1-1: Allgemeine
Regeln für bewehrtes und unbewehrtes Mauerwerk; Deutsches
Institut für Normung e.V., Ausgabe Dezember 2019 |
|
|
| DIN EN 1996-3, Eurocode 6: Bemessung und
Konstruktion von Mauerwerksbauten - Teil 3: Vereinfachte
Berechnungsmethoden für unbewehrte Mauerwerksbauten;
Deutsche Fassung EN 1996-3:2006 + AC:2009, Deutsches Institut
für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1996-3/NA, Nationaler Anhang -National
festgelegte Parameter - Eurocode 6: Bemessung und Konstruktion
von Mauerwerksbauten - Teil 3: Vereinfachte Berechnungsmethoden
für unbewehrte Mauerwerksbauten;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2019 |
|
|
| Jäger, W. & Marzahn, G.: Mauerwerk
- Bemessung nach DIN 1053-100, Verlag Ernst & Sohn,
Berlin 2010 |
|
|
| Gunkler, E. & Budelmann, H.: Mauerwerk
kompakt, Werner Verlag - Wolters Kluwer Deutschland GmbH,
Köln 2019 |
|
|
| Graubner, C.-A., Rast, R., Schneider, K.-J.: Mauerwerksbau aktuell 2015 - Praxishandbuch für Architekten und Ingenieure, Bauwerk Verlag GmbH, Berlin 2015 |
|
|
| Schubert, P., Schneider, K.-J. & Schoch, T.: Mauerwerksbau - Praxis nach Eurocode, 3. Auflage, Bauwerk Verlag GmbH, Berlin 2014 |
|
|
| Mauerwerk Kalender, Verlag Ernst und Sohn,
Berlin |
|
|
| Mauerwerk, Zeitschrift für Technik
und Architektur, Heft 2, April 2012, Verlag Wilhelm Ernst
und Sohn |
|
|
| Mauerwerk, Zeitschrift für Technik
und Architektur, Heft 2, April 2013, Verlag Wilhelm Ernst
und Sohn |
|
|
|
| Müller-Breslau, H.: Erddruck auf Stützmauern.
Stuttgart: Verlag Kröner 1906 |
|
|
| Caquot, A. und Kerisel, J.: Tables for the calculation of
passive pressure, active pressure and bearing capacity of foundations.
Paris: Gauthier-Villars 1948 |
|
|
| Sokolovsky, V.V.:Statics of granular media. Oxford: Pergamon
Press 1965 |
|
|
| Pregel, O.: Bemessung von Stützbauwerken. Handbuch der
Geotechnik, Band 16, Eigenverlag des Instituts für Geotechnik,
Universität für Bodenkultur Wien, Wien 2002 |
|
|
| E DIN 4085, Baugrund - Berechnung des Erddrucks, Dezember
2002 |
|
|
| DIN 1054, Baugrund - Sicherheitsnachweise im Erd- und Grundbau,
Januar 2003 |
|
|
DIN 1053-100 Mauerwerk - Berechnung auf Grundlage des semiprobabilistischen
Sicherheitskonzepts,
Ausgabe Sept. 2007 |
|
|
DIN 1055-100 Einwirkungen auf Tragwerke - Grundlagen der Tragwerksplanung,
Sicherheitskonzept und
Bemessungsregeln, Ausgabe März 2001 |
|
|
Schneider, K.-J., Sahner, G. & Rast, R.: Mauerwerksbau
aktuell - Praxishandbuch 2008,
Bauwerk Verlag GmbH, Berlin 2008 |
|
|
|
|
