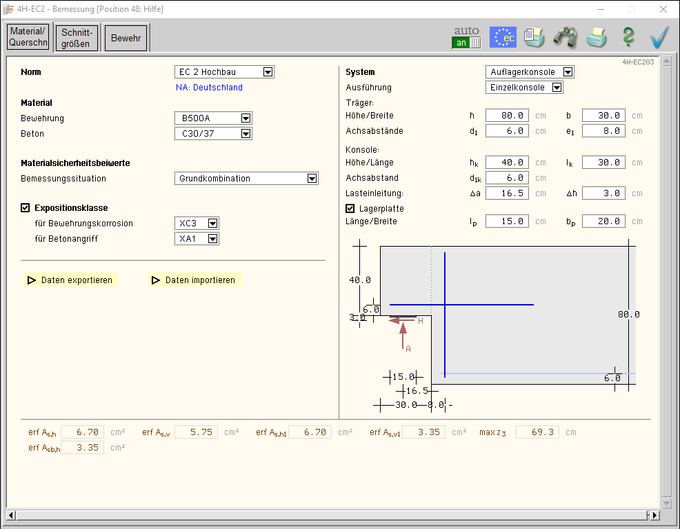

Das Programm 4H-EC2KB, Bemessung von Konsolen, bemisst wahlweise eine Last-, eine Auflager- oder eine Trägerkonsole unter einachsiger Belastung nach Eurocode 2 (Stahlbeton). Eingabeoberfläche Bild vergrößern

die Bemessung kann nach EC 2-1-1 für den allgemeinen Hochbau oder unter Beachtung des EC 2-2 für Betonbrücken geführt werden die Materialparameter können sowohl pcae-eigenen Tabellen entnommen als auch parametrisiert eingegeben werden die Materialsicherheit kann entweder normenkonform vorbelegt oder vom Anwender eingegeben werden die Expositionsklassen für den Beton können angegeben werden Datensatz-Import- / -Exportfunktionen vier Verfahren zur Bemessung von Konsolen werden angeboten: nach Leonhardt, sowie aus den Heften 399, 600 des Deutschen Ausschusses für Stahlbeton (DAfStb) und n. EC 2-1-1, 6.5. beliebig viele Schnittgrößenkombinationen können vorgegeben werden Schnittgrößenimport aus pcae-Stabwerksprogrammen und über Text-Importschnittstelle bei Online-Berechnung wird ein maßgebendes Lastkollektiv am Bildschirm markiert, die Berechnung kann direkt eingesehen werden bei Online-Berechnung wird die maximal erforderliche Bewehrung am Bildschirm dargestellt für die berechnete (maximal erforderliche) Bewehrung kann optional eine (vorhandene) Bewehrung gewählt werden die gewählte Bewehrung wird ausgewertet; die minimalen Achsabstände werden berechnet die minimal erforderlichen Verankerungs-, Übergreifungslängen der Zugstäbe und Biegerollendurchmesser werden berechnet Export der Querschnittszeichnung im DXF-Format zur Weiterbearbeitung in einem CAD-System englischsprachige Druckdokumentenausgabe

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur Belastung und zu den Ergebnissen enthält. Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann. Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten. Sie können durch Aktivierung der entsprechenden Option ausgegeben werden. Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt. Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält. Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC2KB. Die Bauteile zu den nachfolgend aufgeführten Literaturquellen können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden.   deutsch englisch   Heft 599, 11.5.1 ....................................................................... .......... Heft 599, 11.5.2 ....................................................................... .......... Heft 599, 5.5 ........................................................................... .......... Wommelsdorff, T. 2, 16.4.3 ...................................................... .......... Auflagerkonsole mit Schrägbewehrung ...................................... .......... Avak T. 2, Bsp. 14.1 ................................................................ .......... Avak T. 2, Bsp. 14.2 ................................................................ .......... Trägerkonsole als Lastkonsole .................................................. .......... Trägerkonsole als Auflagerkonsole ............................................ ..........

Norm / Material / Querschnitt Norm .................................. Material .............................. Materialsicherheitsbeiwerte Expositionsklasse ............... Querschnitt ......................... Lasteinzelkonsole Stütze ..... Lasteinzelkonsole Träger ...... Auflagereinzelkonsole .......... Trägerkonsole ..................... erforderliche Bewehrung ....... Bemessungsparameter / Schnittgrößen   Lastkonsole ........................ Auflagerkonsole ................... Trägerkonsole ..................... Bemessungsschnittgrößen Gewählte Bewehrung   Hauptzugbewehrung ............. Schrägbewehrung ................ Spaltzugbewehrung .............. Aufhängebewehrung ............. Feldbewehrung .................... Achsabstände ..................... Druckliste ........................... Beispiel Lastkonsole ........... Beispiel Trägerkonsole ......... Biegerollendurchmesser etc. Durchführung Konsolbemessung   Lastkonsole - dir. Lasteinltg. Verfahren Heft 600, DAfStb ... Verf. EC 2-1-1, Kap. 6.5 ....... Verfahren Leonhardt ............. Verfahren Heft 399, DAfStb ... Lastkonsole - indir. Lasteinltg. Auflagerkonsole Variante 1 Verfahren Heft 600, DAfStb ... Verf. EC 2-1-1, Kap. 6.5 ....... Verfahren Leonhardt ............. Verfahren Heft 399, DAfStb ... Auflagerkonsole Variante 2 Trägerkonsole ..................... Schnittgrößenimport Ausdrucksteuerung Nationale Anhänge

Normen DIN 1055-100 Einwirkungen auf Tragwerke – Teil 100: Grundlagen der Tragwerksplanung, Sicherheitskonzept und Bemessungsregeln, Deutsches Institut für Normung e.V., Ausgabe März 2001 DIN EN 1990, Eurocode: Grundlagen der Tragwerksplanung; Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode: Grundlagen der Tragwerksplanung; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-1, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-1: Allgemeine Einwirkungen auf Tragwerke – Wichten, Eigengewicht und Nutzlasten im Hochbau; Deutsche Fassung EN 1991-1-1:2002 + AC:2009, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-1/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-1: Allgemeine Einwirkungen auf Tragwerke – Wichten, Eigengewicht und Nutzlasten im Hochbau; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-2, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-2: Brandeinwirkungen auf Tragwerke; Deutsche Fassung EN 1991-1-2:2002 + AC:2009, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-2/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-2: Brandeinwirkungen auf Tragwerke; Deutsches Institut für Normung e.V., Ausg. Dezember 2010 DIN EN 1991-1-3, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-3: Allgemeine Einwirkungen – Schneelasten; Deutsche Fassung EN 1991-1-3:2003 + AC:2009, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-3/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-3: Allgemeine Einwirkungen – Schneelasten; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-4, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-4: Allgemeine Einwirkungen – Windlasten; Deutsche Fassung EN 1991-1-4:2005 + A1:2010 + AC:2010, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-4/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-4: Allgemeine Einwirkungen – Windlasten; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-5, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-5: Allgemeine Einwirkungen – Temperatureinwirkungen; Deutsche Fassung EN 1991-1-5:2003 + AC:2009, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1991-1-5/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-5: Allgemeine Einwirkungen – Temperatureinwirkungen; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetonbauteilen – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Deutsche Fassung EN 1992-1-1:2004 + AC:2010, Deutsches Institut für Normung e.V., Ausgabe Januar 2011 DIN EN 1992-1-1/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Deutsches Institut für Normung e.V., Ausgabe April 2013 DIN EN 1992-1-2, Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Allgemeine Regeln – Tragwerksbemessung für den Brandfall; Deutsche Fassung EN 1992-1-2:2004 + AC:2008, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN EN 1992-1-2/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Allgemeine Regeln – Tragwerksbemessung für den Brandfall; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 DIN V ENV 1992-1-2, Eurocode 2 (Vornorm): Planung von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Allgemeine Regeln – Tragwerksbemessung für den Brandfall; Deutsche Fassung ENV 1992-1-2:1995, Ausgabe Mai 1997 Nationales Anwendungsdokument (NAD) Richtlinie zur Anwendung von DIN V ENV 1992-1-2: 1997-05 Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Allgemeine Regeln – Tragwerksbemessung für den Brandfall. DIN-Fachbericht 92, 2000 Normenausschuss Bauwesen (NABau) – Stand der Auslegungen, Deutsches Institut für Normung e.V., www.nabau.din.de Aussparung und Konsolen F. Leonhardt & E. Mönnig: Vorlesungen über Massivbau, Zweiter Teil: Sonderfälle der Bemessung im Stahlbetonbau, Dritte Auflage, Springer-Verlag, 1986 F. Leonhardt & E. Mönnig: Vorlesungen über Massivbau, Dritter Teil: Grundlagen zum Bewehren im Stahlbetonbau, Springer-Verlag, 1977 R. Eligehausen & R. Gerster: Das Bewehren von Stahlbetonbauteilen, Heft 399, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1993 U. Hottmann & K. Schäfer: Bemessen von Stahlbetonbalken und -wandscheiben mit Öffnungen, Heft 459, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1996 J. Hegger et al.: Bewehren nach Eurocode 2, Heft 599, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 2013 Teil 1: Erläuterungen zu DIN EN 1991-1-1 und DIN EN 1992-1-1/NA, Heft 600, Deutscher Ausschuss für Stahlbeton, 2. überarbeitete Auflage, Beuth Verlag GmbH, 2020 M. Schellenbach-Held & S. Ehmann: Stahlbetonträger mit großen Öffnungen, Heft 3, Beton- und Stahlbetonbau 97, Verlag Ernst & Sohn, 2002 D. Bertram & N. Bunke: Erläuterungen zu DIN 1045 Beton und Stahlbeton, Ausgabe 07.88, Heft 400, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1989 E. Grasser: Bemessung für Biegung mit Längskraft, Schub und Torsion, Betonkalender Teil I, Verlag Ernst und Sohn, 1985 D. Bertram: Erläuterungen zu DIN 4227 Spannbeton (Teil I, Abschnitt 12), Heft 320, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1989 E. Grasser & G. Thielen: Hilfsmittel zur Berechnung der Schnittgrößen und Formänderungen von Stahlbetontragwerken, Heft 240, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1991 F. Fingerloos, G. Stenzel: Konstruktion und Bemessung von Details, Betonkalender Teil 2, Verlag Ernst und Sohn, 2007 H. Bachmann, M. Tillmann, S. Urban: Bauen mit Betonfertigteilen, Betonkalender Teil 1, Verlag Ernst und Sohn, 2021

Bestelltext für Ihre e-Mail Zur Bestellung des Programms 4H-EC2KB, Bemessung von Konsolen n. EC 2, fügen Sie bitte den folgenden Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein. Mailadresse: dte@pcae.de Wir bestellen 4H-EC2KB, Bemessung von Konsolen n. EC 2, für EUR 250 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause
