Erläuterung
Objekte verschieben

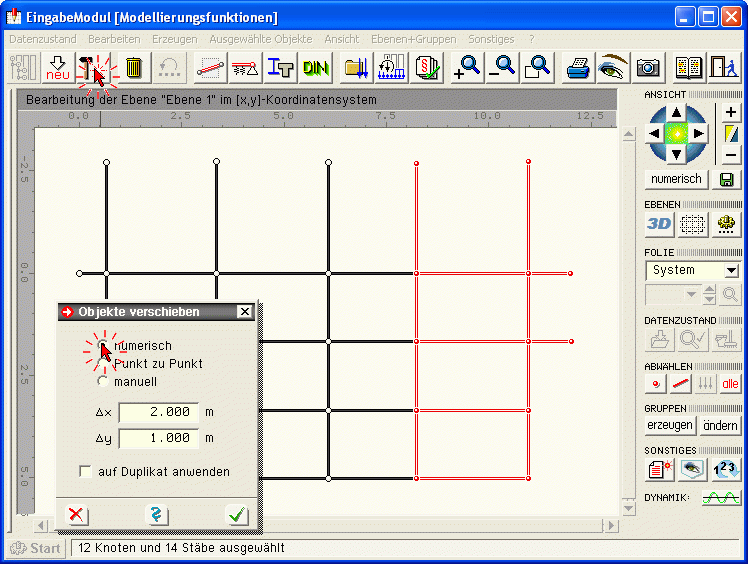

Die Bilder 1 und 2 zeigen eine Verschiebeaktion, die für eine Teilauswahl eines bestehenden Systems ausgeführt wird. Daraus resultierend müssen sich die anhängenden Elemente mit verändern.
Im Gegensatz dazu wird auf den Bildern 3 bis 6 die Verschiebeaktion für ein zuvor erstelltes Duplikat gezeigt.
In Bild 4 wird der Referenzpunkt des neu erstellten Duplikats markiert, der nach der Verschiebung auf dem in
Bild 5 markierten Zielpunkt zu liegen kommen soll.
Objekte verdrehen

Die Bilder 7 und 8 stellen die Verdrehung einer gesamten Objektgruppe dar; Bild 9 und 10 zeigen die gleiche
Aktion in Anwendung auf einen Teil des Gesamtsystems und die sich daraus ergebenden Veränderungen der Verbindungselemente.
Objekte strecken und stauchen

Die Bilder 11 und 12 zeigen die Anwendung der Skalierungsfunktion auf ein Teilsystem und die Auswirkungen.
Objekte spiegeln

Die Bilder 13 und 14 zeigen die Spiegelung des Gesamsystems.
Die Bilder 15 bis 19 zeigen im Gegensatz dazu die Spiegelung mit vorheriger Erzeugung eines Duplikats, das anschließend durch eine Punkt-zu-Punkt-Verschiebung an den gewünschten Zielort verschoben wird.
Punkte ausrichten

Bild 20 zeigt ausgewählte Punkte, die an dem Punkt mit der kleinsten y-Koordinate ausgerichtet werden sollen.
Bild 21 zeigt das Ergebnis der Aktion.
Linien verschneiden

Bild 22 zeigt Punkte, die durch manuelle Linienerzeugung miteinander verbunden werden, ohne auf Zwischenpunkt Rücksicht zu nehmen (Bild 23).
Bild 24 zeigt die durch die Verschneideoperation erzeugten, für die Berechnung notwendigen Zwischenpunkte.
Linienlänge ändern

Bilder 25 und 26 zeigen die Auswirkungen einer Linienlängenänderung mit Festhaltung in Bezug auf
die Linienmitte
Stab verschieben

Desgleichen wird in Bild 27 und 28 ein Stab innerhalb einer Struktur verschoben
Stab unterteilen

Die Bilder 29 und 30 zeigen die Unterteilung einer Linie (Stab) durch zwei Zwischenpunkte
