Slideshow

Erläuterung

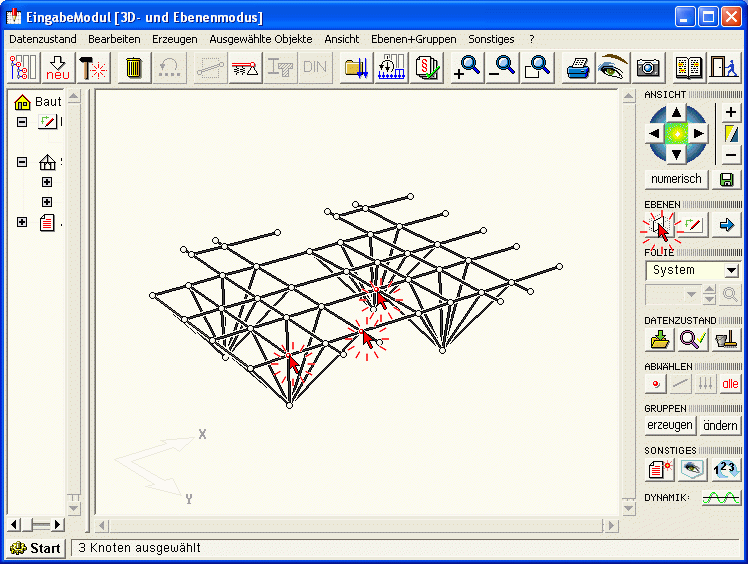

durch Anklicken dreier nicht auf einer Geraden liegender Punkt wird eine Ebene im 3D-Modus definiert und in die Arbeitswelt integriert.
Die Darstellung wechselt automatisch in die gewünschte Ebene und stellt nur noch die Objekte dar, die in dieser Ebene liegen.
im Ebenenmodus stehen gegenüber dem 3D-Modus zusätzliche Erzeugefunktionen zur Verfügung.
Z.B. kann das Konstruktionskoordinatensystem (KKS) aktiviert, beliebig platziert oder auf einen der vorhandenen Punkte gelegt werden.
Alle in den Eigenschaftsblättern grün hinterlegten Koordinaten beziehen sich nun nicht mehr auf das globale K. sondern auf das KKS.
das KKS kann weiterhin durch Vorgabe eines Drehwinkels oder durch Ziehen auf einen der vorhandenen Punkte gedreht werden.
Die grün hinterlegten Koordinaten beziehen sich jetzt auf das gedrehte KO-System.
